【連鹽鐵路灌河特大橋】靜載測試案例
發布時間:2022-09-28 瀏覽:1039次
【連鹽鐵路灌河特大橋】靜載測試案例

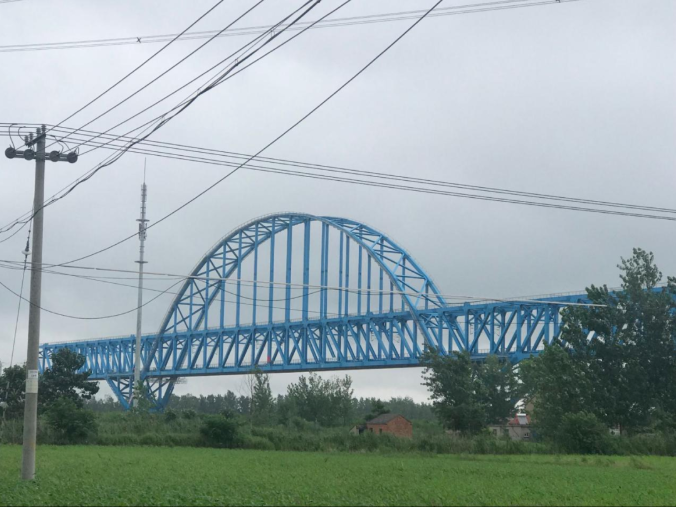

灌河特大橋位于連鹽鐵路田樓~響水站間,三跨連續鋼桁拱橋全長470m,鐵路等級I級,雙線鐵路,線間距4.4m,橋上平坡、直線。連鹽鐵路設計速度:客車200km/h、貨車120km/h。


      該項目使用揚州晶明科技有限公司JM3850A無線振弦測試系統、JM3818A無線靜態應變儀測定橋梁結構關鍵構件的應變及結構的整體和局部變位,以了解關鍵構件的實際內力,以及橋跨中點的撓度、活動支座的縱橫向水平位移等,可以判斷結構在靜載作用下的實際工作狀態。


      鋼桁梁應力、 拱肋應力吊桿、壓桿應力、鋼橋面板應力、撓曲線、活動支座位移、梁端轉角、橫梁應力共237個測點位置,配套JM3850A主機22臺,從機6臺共224測點測應力應變,JM3818A3臺共24測點測撓度移。

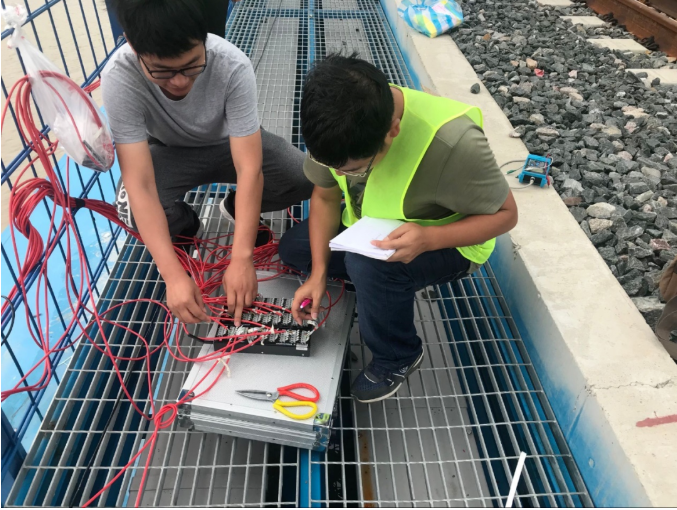

現場圖片
