整個管道監測系統按下面系統框圖中的配置組織實施，該測試系統采用長期監測方式監測油氣管道的使用過程中的應變應力信號，由于測試點比較分散，故采用我公司專門為此類項目研制開發的多功能分布式動態信號采集與診斷分析系統。整套系統采用更先進方便的無線4G傳輸方案可以隨時隨地在任何地方（須接入互聯網）調閱數據，并可進行相應控制。（可進行權限管理，只有管理員才能夠進行控制，其他人員只能查看數據。）這樣既極大的減輕了維護人員的工作量，又能方便保存測量數據，更能在測量數據達到一定閥值時（提前設置）實時通過計算機顯示并可通道手機進行短信提醒，便于安全員及時對發生的問題進行處理，大程度地減少危害的發生。

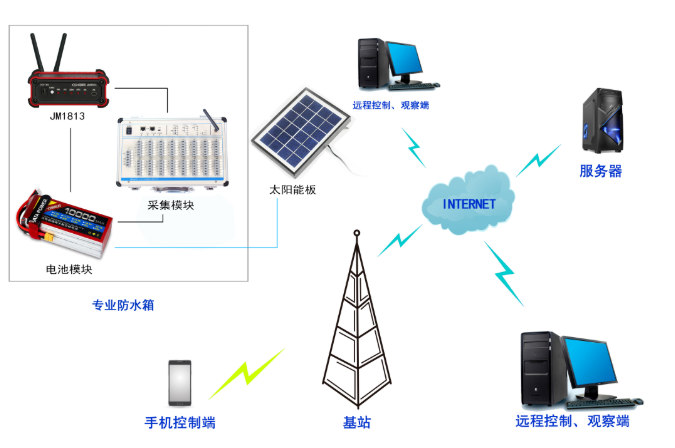

系統組成

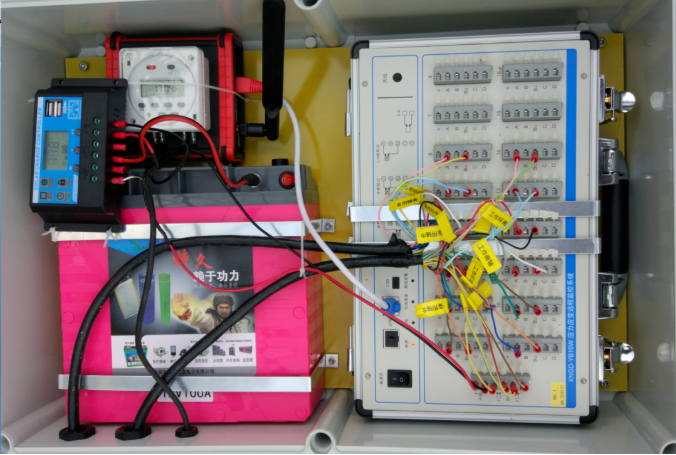

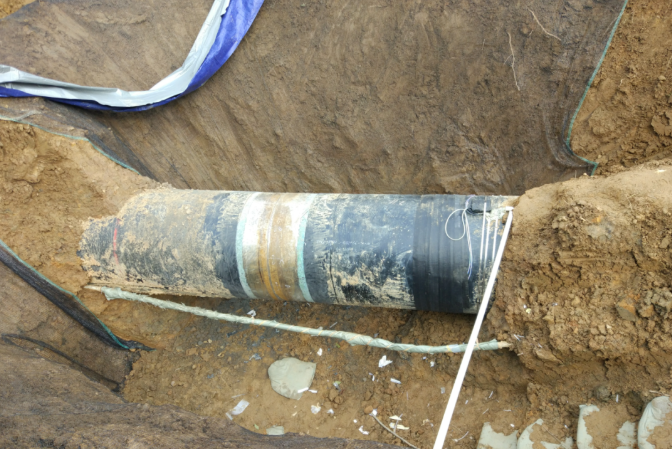

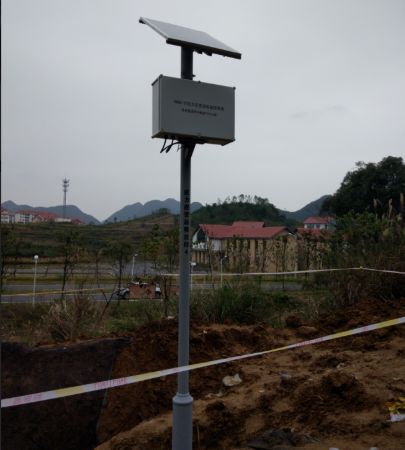

現場圖片

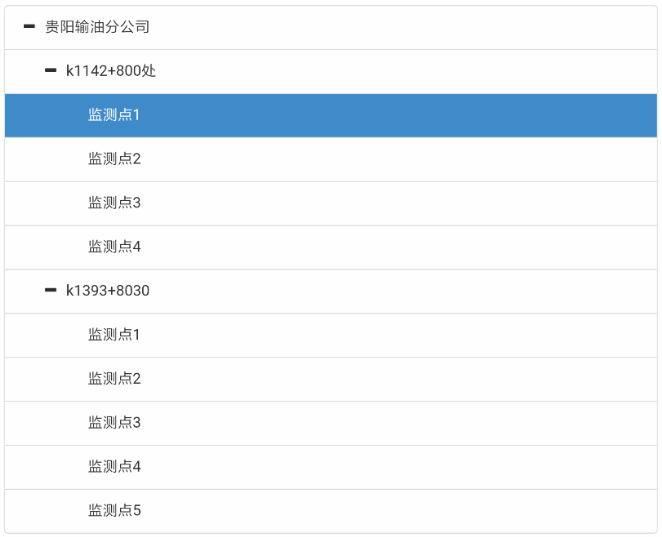

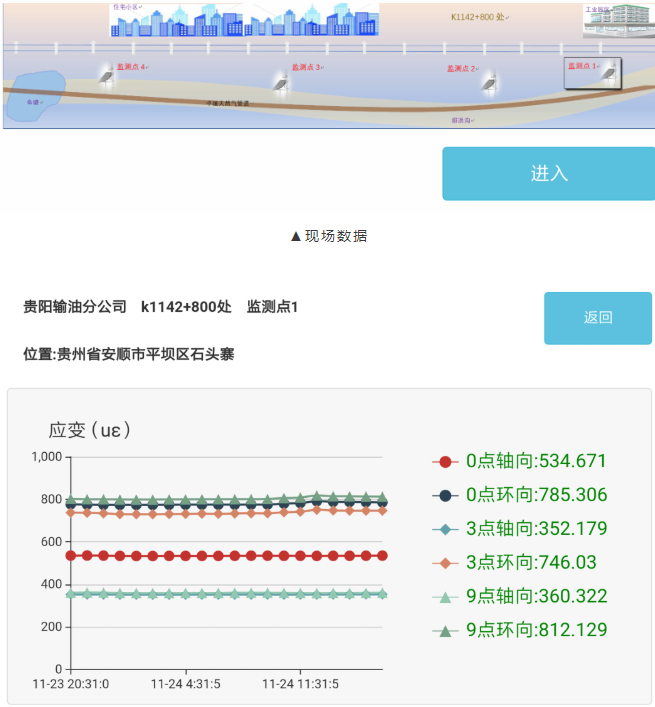

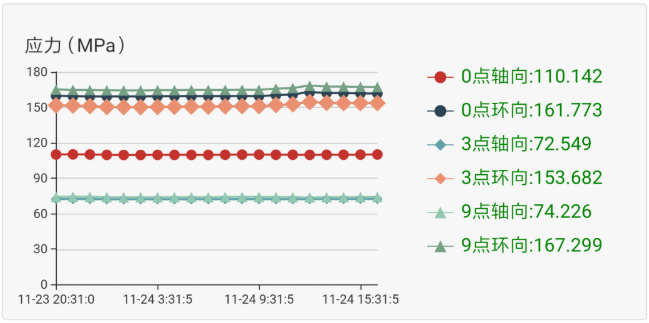

現場數據
