一、概述

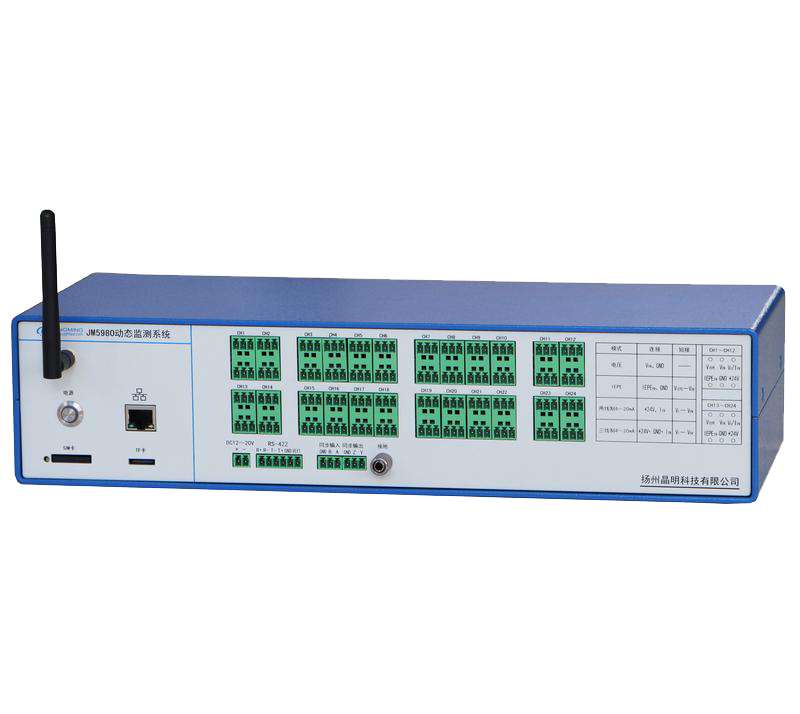

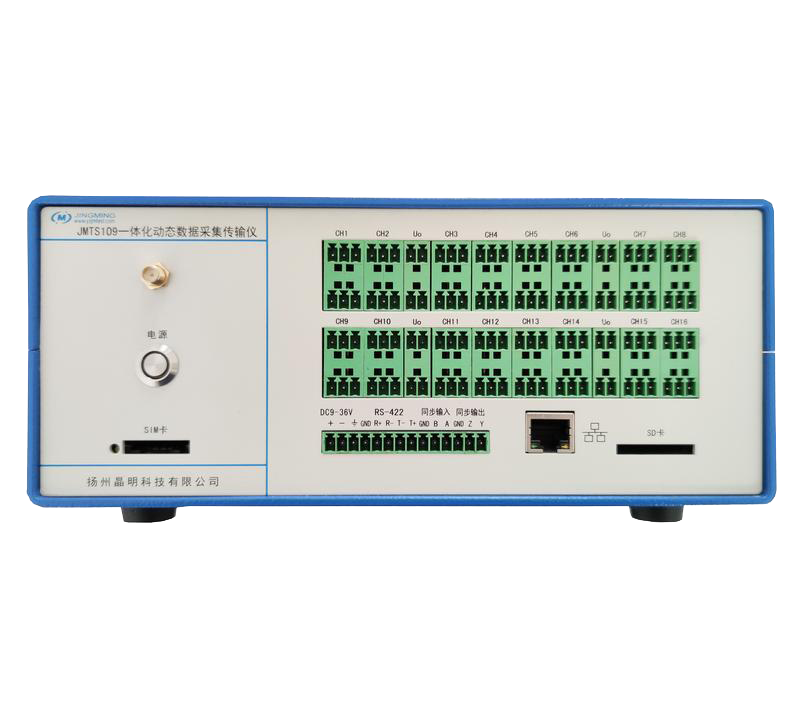

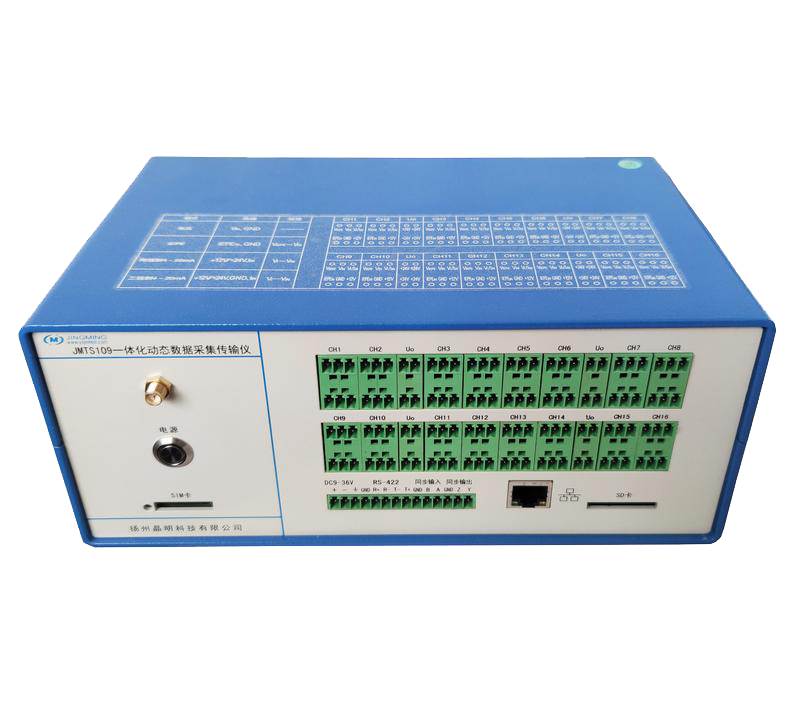

JM5980在線監測分析系統是一款低速動態的高性能采集系統,特別適合測點分布相對分散的工程測試場合的監測項目,所有測點同步進行采集。JM5980設備從SIM端口中插入開通流量的手機卡,在本地可以通過網線控制設備的設置和采集,遠程可以通過網絡控制的設置和采集。數據可以由設備內部的TF卡保存,大32GByte。同時送指定的服務器保存數據??商峁ゝtp方式供用戶下載數據。
每個測點可以通過不同的組合接線,可接拾振器、IEPE型傳感器、電流變送器,可以測量加速度、溫度、力等信號,廣泛應用于橋梁、建筑的檢測試驗現場。
通過配接JM3860應變橋盒,可以測試應變應力信號和橋式傳感器。
使用公司配套的軟件,可以對儀器進行遠程設置。通過網頁或手機端可以觀察實時曲線和數據。也可以通過手機端軟件對設備進行控制,獲取設備狀態等。該設備特別適合于遠程長期監測,不需要在設備現場就可對儀器進行控制,用戶不需要配置服務器,公司為每個客戶分配有用戶名和空間,數據可以安全存放于服務器。
二、應用范圍
?港口機械、橋梁建筑、軌道交通等從建設到投入運營整個階段的狀態監測;
?工業現場、水電閘門、風電風機等大型結構的長期在線監測;
?適合各種測點集中或分散的監測場合;
三、系統特點
?可對橋梁、工程機械、建筑等大型結構的運營狀況24小時連續不斷進行監控,支持振動、電壓、電流、IEPE等信號的監測
?創新的同步機制,每測點間同步采樣
?先進的隔離技術和合理的接地,以及抗雷擊能力,使系統具有極強的可靠性和抗干擾能力,用于各種工程現場的長期監測
?系統具備斷網、斷電自恢復能力,實時顯示網絡狀態信息,系統內置看門狗保護,能夠恢復斷電、斷網前的工作狀態高可靠性的遠程網絡組網
?可通過以太網或4G和計算機連接,實現參數設置,現場調試和數據采集
?內置大容量TF卡,保證在沒有4G網絡的情況下數據穩定可靠不丟失
?全電子化、程控化設計
?極高的交、直流精度和極/佳的交流幅頻特性
?便攜式、箱式結構
四、系統組成

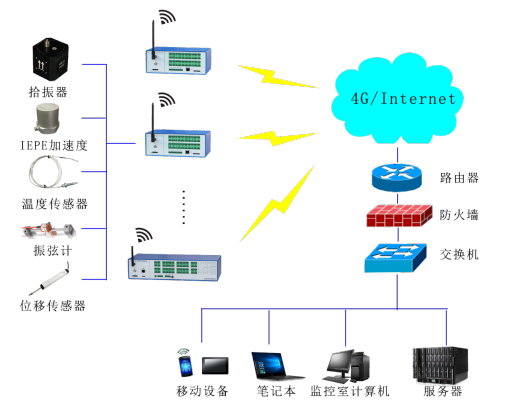

系統連接示意圖
五、主要性能指標
1.通道數:8/16/24/32(可選)
2.AD位數:24 bits
3.采樣方式:并行同步采樣
4.采樣速率: 200Hz/CH,多擋可設置
5.和上位機通訊接口:RJ45、4G
6.工作電源:外接直流電源
7.接口:插座
8.范圍:12-36VDC
9.功率:7W(24通道)
10.存儲卡類型:TF卡,大容量32G
11.信號輸入類型:電壓、IEPE、電流變送器,配接JM3860可測量應變、橋式傳感器
12.接口:快裝快卸端子排
13.量程檔位:±10Vp、±5Vp、±1Vp、±500mVp、±100mVp、±50mVp、±10mVp
14.系統準確度:優于0.3%FS(預熱半小時后測量)
15.系統穩定度:優于0.05/h(預熱半小時后測量)
16.線性度:優于0.05%FS
17.失真度:優于0.1%
18.大分析帶寬:DC~50Hz
19.噪聲:小于3uVrms(輸入短路,大增益及帶寬折合至輸入端)
20.濾波器:模擬濾波器
21.模擬濾波器:10、30、100、300Hz四擋分擋切換,切換方式為根據采樣率自動或手動
22.抗混濾波器:DSP數字濾波,150dB/oct,根據采樣率自動設置
23.IEPE工作電源:24V/4mA
24.激勵電源:+12V、+24V
25.采用過采樣技術,大大降低了對前置濾波器的要求,提升了系統的可靠性及精度
26.外形尺寸(L×W×H,mm):390*70*150(24通道)
