一、概述

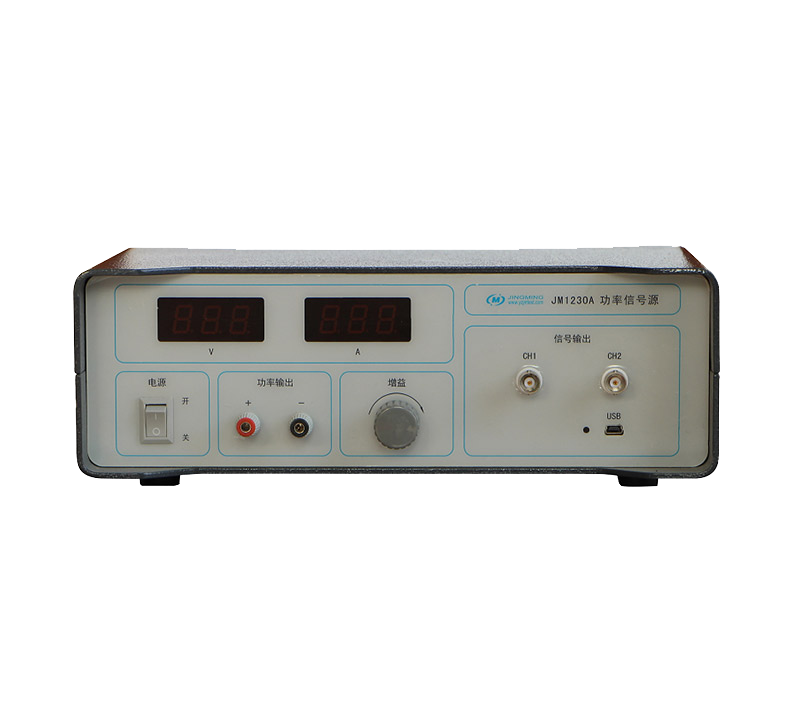

JM1230A功率信號源采用USB2.0接口，可編程產生兩路獨立信號輸出，可生成正弦波、方波、三角波、掃頻信號、純隨機、偽隨機、猝發隨機、快速掃頻、脈沖(半正弦、鋸齒)、函數信號、合成信號、文件等各種信號。儀器自帶功率放大器，可直接驅動20N以內的激振器用于教學或科研。

儀器信號源部分采用USB接口供電，可通過配套軟件生成各種信號，且具有很高的精度及穩定性。

儀器功放部分可選擇儀器自身生成的CH1信號或外接信號作為輸入信號。

儀器采用數碼管直觀顯示功率輸出的電壓及電流。

二、應用范圍

?各類教學、校準、測試、實驗等場合

?科學研究

?閉環控制系統

三、技術指標

1.數字信號源

a)大輸出信號：±10Vp

b)大輸出電流：±5mA

c)通道數：2，CH1、CH2獨立輸出

d)DA位數：16bits

e)精度：優于0.1% @滿量程的10%以上

f)頻響：DC～50kHz

g)更新率：2MSPs

h)輸出方式：兩通道同步輸出

i)輸出接口：BNC

j)通訊接口：USB2.0

k)供電：USB

l)可編程輸出正弦波、方波、三角波、隨機、脈沖等各類信號

m)配套計算機軟件

2.功放

a)輸入信號：內接CH1或外接，開關選擇

b)增益：21

c)大輸出功率：50W

d)電壓、電流顯示： 數碼管

e)電壓、電流顯示精度：優于1%Rd±1

f)功率信號輸出接口：接線柱

g)供電：AC220V/50Hz

3.儀器

a)尺寸（W×D×H，mm，含腳墊）：285×210×101

b)重量：4.2
