1概述
JMJ系列強力電動式激振器是一種電動變換器,即將電能轉換為機械能,對試件提供激振力的一種裝置。它配合JM58系列寬頻帶功率放大器再加上其它有關儀器,廣泛地應用于各種工程結構如火箭、導彈、飛機、船舶、汽車、機床、火車、礦山機械、房屋建筑等等,特別適用于樁基、橋梁、水壩等巨型結構的振動試驗。
此外,它可以用作振動臺,對小型儀表、零件等作環境振動試驗、疲勞試驗以及對傳感器進行現場標定。
2特點
?體積小、重量輕
?可用于小型零件、儀表的環境振動及疲勞試驗
?可用于小型結構測定動態響應、共振頻率、機械阻抗等
?頻率范圍寬、出力效率高
?結構合理,可靠性高
3主要技術指標
型 號 | -1 | -2 | -5 | -10 | -20 | -40 | -50 | -100 |
大激振力 (峰值)N | 10 | 20 | 50 | 100 | 200 | 400 | 500 | 1000 |
大行程 (峰峰值)mm | 6 | 6 | 10 | 10 | 10 | 10 | 15 | 20 |
加速度(空載峰值)m/s-2 | 133 | 221 | 250 | 278 | 363 | 363 | 417 | 500 |
頻率范圍Hz | 26-6k | 20-6k | 10-6k | 10-5k | 10-4k | 10-4k | 10-2k | 10-1.5k |
臺面直徑mm | 12 | 12 | 38 | 38 | 38 | 48 | 48 | 92 |
動圈重量g | 90 | 90 | 200 | 360 | 550 | 1100 | 1200 | 2000 |
4工作原理
當功率放大器供給動圈可變頻率電流時,根據電磁感應定律,可得到:
F=0.102BIL×10 (1)
Fmax=0.102BImaxL×10 (2)
式 中
Fmax:x為激振力F的大幅值(牛頓),即所謂大激振力
B:為工作氣隙中平均磁感應強度(特斯拉)
I:為功率放大器供給的電流瞬時值(安培)
Imax為電流I的大幅值(安培)
L:為切割磁力線的線圈導線的有效長度(米)
(1)、(2)式可得到:
α=F/I=Fmax/Imax=0.102BL×10 (3)
對于每一型號激振器,B、L均為常數,故α即為定值。通常稱為激振器的力常數。
5主要特性
5.1彈簧特性
為了降低零階共振峰,消除彈簧本身的共振以及減少非線性的諧波失真,本激振器采用了兩組線性彈簧作為動圈的懸掛裝置。
5.2頻響特性
激振器的可動部件零階固有頻率不同。這個共振頻率,對于激振大試件或者采用力傳感器來測量試件頻響函數時,將不會影響試驗結果。
5.3力常數α
由于每臺激振器的線圈匝數,磁感應強度不完全相符,故各臺激振器的力常數略有不同,標在合格證上的力常數是在位移S=0,即激振器動圈處于中立位置校測得到的。
5.4磁場
激振器的磁鋼采用稀土原料釹鐵硼作為磁鋼。磁鋼在專用的裝置上進行充磁后,經過老化處理,將保持高度穩定的磁感應強度。
6使用

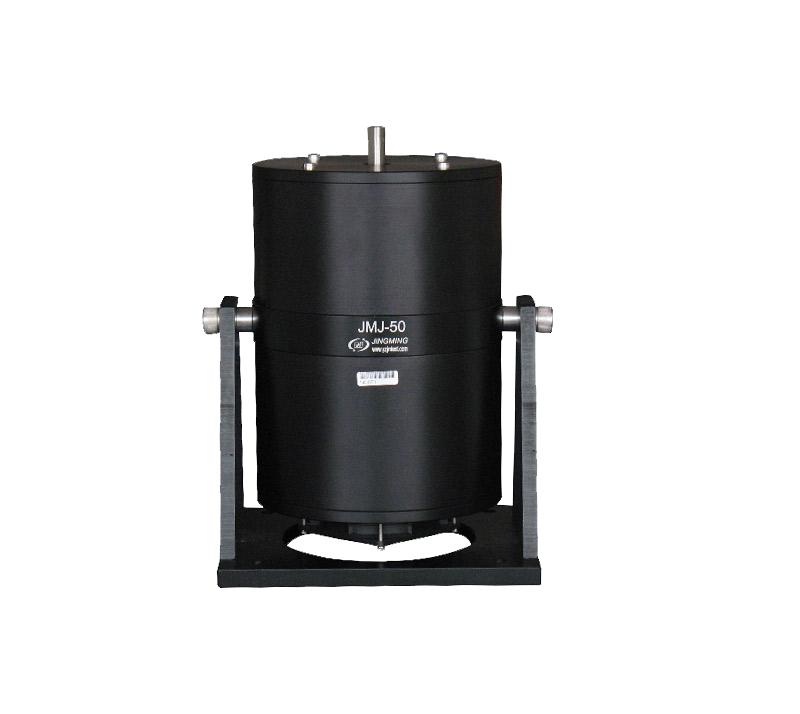

JMJ激振器外型見圖
6.1激振器的懸掛
可以采用下列三種方法:
(1) 激振器剛性固定于地面。這種固定方法要求激振器和支架、夾具等形式的振動系統之共振頻率高于激振器的工作頻率3-4倍。為此,盡可能采用笨重的剛性較好的支架和夾具。對于非臨時性的固定或激振器在相當?shù)偷念l率下工作時,這種方法比較合適。
(2) 激振器彈性地固定于地面。這種固定方法要求激振器和彈簧所形成的振動系統之共振頻率低于激振器低工作頻率3-4倍。為此,激振器通常采用橡皮繩或金屬彈簧和支架連接。此方法便于多次安裝,同時可以大大減小激振器的能量向地面的傳遞。當激振器的工作頻率f>5赫茲時,建議盡可能采用這種方法。
(3) 激振器彈性地固定在試件本身上。這種辦法要求激振器和彈簧所形成的振動系統之共振頻率低于激振器低工作頻率3-4倍。為此,激振器也必須采用橡皮繩或金屬彈簧懸掛在試件上。當激振器無法采用上述兩方法固定于地面,如橋梁、飛行中的機翼以及其他自由懸掛的結構,這是能夠采用的方法。
6.2激振器與試件的連接
隨同激振器一起提供的連接桿,是專門用作激振器與試件之間的連接。主要起到傳遞激振力給試件的作用,同時也起到保護激振器的作用(如由于激振器安裝不妥,試件的激振方向和激振器的軸線不一致,連接桿將彎曲甚至斷裂,從而導致?lián)p壞激振器)。
連接桿和試件、激振器連接時,必須使支持彈簧處于不受載或輕微受載狀態。連接好以后,還必須在連接桿的兩端并上螺帽,以防止由于振動而產生松動。
大行程限 制:激振器如超過大行程,動圈骨架將碰撞限 制器發出噠的響聲。當聽到此種響聲,須迅速地減小激勵電流,以免損壞激振器。
6.3大電流的限 制
本激振器和JM58系列功率放大器配套使用。不管采用什么功率放大器,通過動圈上的電流須加以監視。長時間使用應小于允許的大有效值電流,短時間使用可用在大有效值電流。(好強 迫通風)。
6.4強 迫通風
部分激振器裝有風機,大功率或長時間使用時請通過電源適配器接入DC12V電源,使風機工作通風降溫,無風機的激振器為了保證線圈工作穩定,可強 迫通風,在激振器底部有一螺釘,卸下即可送風。(壓力大于0.5個大氣壓,流量60—80公斤/分)
6.5用作振動臺
如果在JMJ型激振器動圈骨架上裝上一個小臺面,可以當作小振動臺使用。
