應用
用于測量矩形截面梁在純彎曲下的各截面的彎曲正應力及其應變分布規律
產品描述

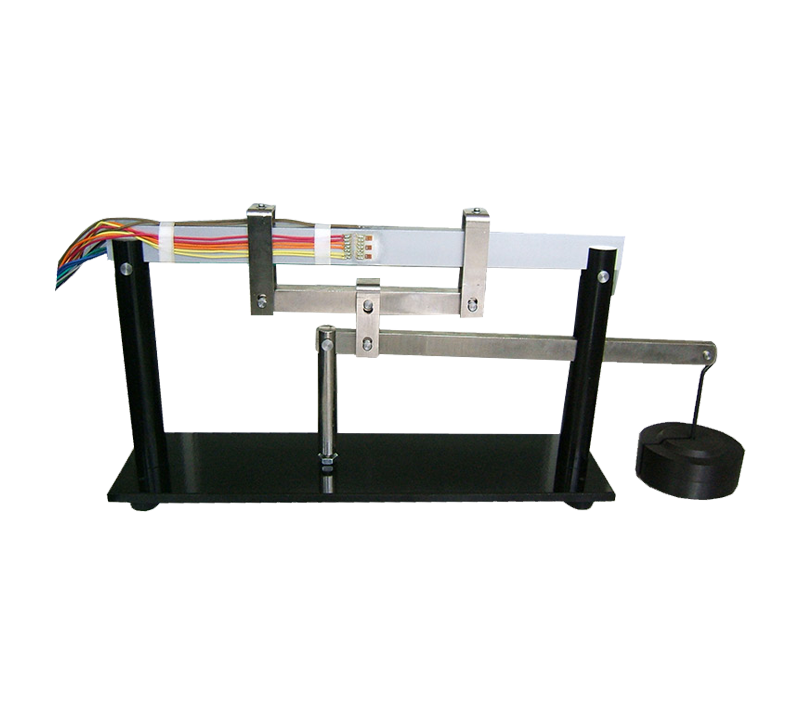

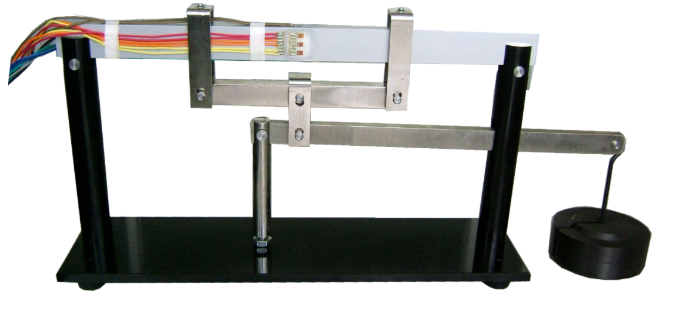

該試驗臺在材力實驗教學中配上電阻應變儀,可測沿梁高度的正應力分布規律。采用1:20杠桿比放大加載,每個砝碼10N,即獲得20Nm的彎矩增量,大彎矩為 80Nm。試樣為矩形截面的鋼直梁,寬10mm,高30mm,跨度600mm。機體重量約8公斤。采用砝碼加力,結構緊揍,操作簡便,安全可靠,適合1~2人共用一臺。
組成:實驗臺、應變片、JM3811A靜態應變儀。
