系統概述
振動力學實驗系統主要由振動力學實驗臺、功率信號放大器、激振和傳感器、JM5937數據采集器及其采集和分析軟件等組成。

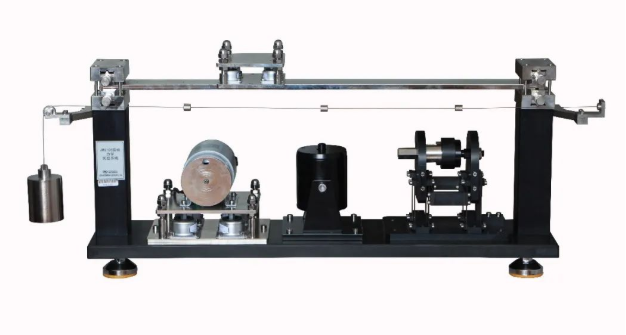

■ 振動力學實驗臺:簡支梁、固支梁、懸臂梁、單自由度質量—彈簧—阻尼系統、兩自由度質量—彈簧—阻尼系統、動力吸振器、懸索系統、主動隔振系統、被動隔振系統。
■ 功率信號放大器:JM1231信號發生器發生器、功率放大器、機箱及電源。
■ 激振和傳感器:電動式激振器、沖擊力錘、阻抗頭、電渦流式位移傳感器、壓電式加速度傳感器。
■ 數據采集卡及其采集和分析軟件:A/D(D/A)采集卡、系統應用軟件由數據采集、數據預處理,時域處理,頻域處理、模態分析,報告生成、在線幫助等模塊組成
試驗內容
單自由度系統
■ 測量系統自由振動的衰減曲線,并對曲線進行時域分析,確定其振動頻率、周期、固有頻率、衰減系數、相對阻尼系數等參數
■ 用沖擊激勵法測量系統的頻率響應函數,并識別出其固有頻率和阻尼系數
■ 用穩態激擾法測量系統強 迫振動的幅頻、相頻曲線、并確定其固有頻率和阻尼系數(半功率點法)
■ 用正弦掃頻法測量系統的頻率響應函數,并識別出其固有頻率和阻尼系數
■ 動力吸振器減振實驗
■ 觀察阻尼對系統的影響。改變系統阻尼(不加、加、加后調整空氣阻尼器),重復以上實驗
兩自由度系統
■ 分別測量?jī)少|(zhì)量、自由振動的衰減曲線,并對信號進行頻域分析,確定出其1~2階固有頻率和阻尼系數
■ 用沖擊激勵法測量系統的頻率響應函數
■ 用穩態激擾法測量系統強 迫振動的幅頻、相頻響應曲線、并確定其1~2階固有頻率、阻尼系數(半功率點法)
■ 用正弦掃頻法測量系統的頻率響應函數
■ 觀察阻尼對系統的影響。改變系統阻尼(不加、加、加后調整空氣阻尼器大?。?,重復以上實驗
簡支梁
■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1~4階固有頻率和阻尼系數(半功率點法)
■ 用正弦掃頻法測量結構的頻率響應函數,并用識別出其1~4階模態參數
■ 用沖擊激勵法測量結構的頻率響應函數,并識別出其1~4階模態參數
固支梁
■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1~4階固有頻率和阻尼系數(半功率點法)
■ 用正弦掃頻法測量結構的頻率響應函數,并用識別出其1~4階模態參數
■ 用沖擊激勵法測量結構的頻率響應函數,并識別出其1~4階模態參數
懸臂梁
■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1~4階固有頻率和阻尼系數(半功率點法)
■ 用正弦掃頻法測量結構的頻率響應函數,并用識別出其1~4階模態參數
■ 用沖擊激勵法測量結構的頻率響應函數,并識別出其1~4階模態參數
一端簡支一端固支梁
■ 用穩態激擾法測量結構的幅頻響應曲線、并用確定其1~4階固有頻率和阻尼系數(半功率點法)
■ 用正弦掃頻法測量結構的頻率響應函數,并用識別出其1~4階模態參數
■ 用沖擊激勵法測量結構的頻率響應函數,并識別出其1~4階模態參數
自由梁系統
■ 用沖擊激勵法測量結構的頻率響應函數,并識別出其1~4階模態參數
懸索系統
■ 學會用共振法測量三自由度系統的各階固有頻率。
■觀察三自由度系統各階主振型
主動隔振系統
■ 學習主動隔振的基本知識。
■ 學習隔振的基本原理。
■ 了解主動隔振效果的測量
被動隔振系統
■ 學習被動隔振的基本知識。
■ 掌握被動隔振的基本方法。
■ 學會測量計算被動隔振系統和隔振效率
信號采集與處理
■ 振動信號的數據采集方法(采樣頻率、采樣點數、觸發方式、平均方式及次數、通道參數設置、顯示方式等)
■ 振動信號的預處理方法(預濾波、錯點剔除、均值、方差、大值、小值等)
■ 振動信號的時域處理方法(概率密度、概率分布、李薩育圖、加減乘除基本運算、微積分運算、瞬時值顯示等)
■ 振動信號的頻域處理方法(窗函數選擇、自譜、互譜、傳遞函數、各譜的實部、虛部、幅值、相位、Nyquist圖等)
