一、概述

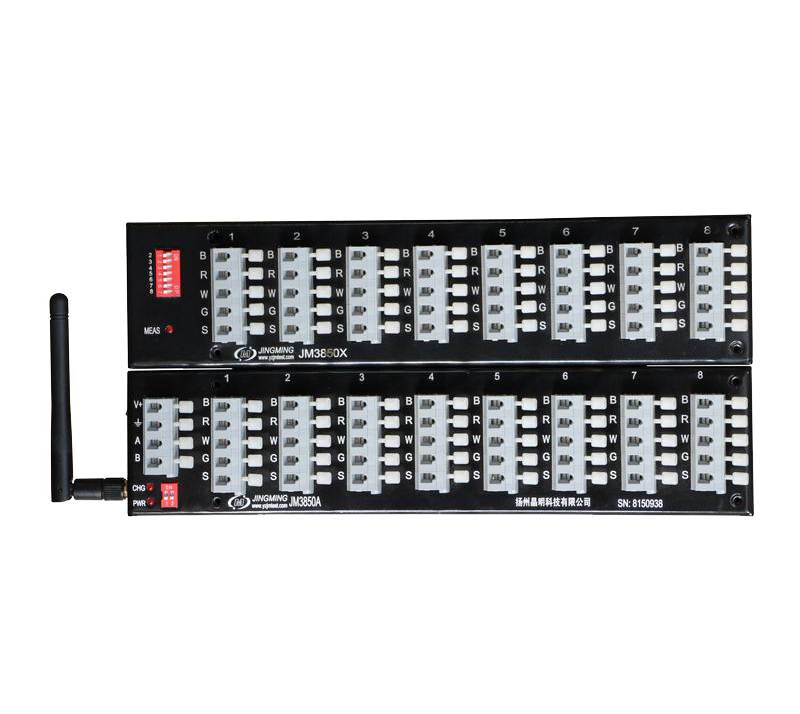

JM3850及JM3850A無線振弦測試系統采用主機加從機的設計方案，主機自帶8個測點，單臺從機8個測點，單臺主機多可拼接7臺從機構成64點的測試設備。主機具有ZigBee無線及總線組網方式，適合各種工程測試。

系統采用了多種自主技術，保證了設備能夠適配各種類型的振弦計，同時測頻精度達到±0.01%Rd±0.1HZ。

系統可選配防水機箱應用于長期在線監測，配接JM1813 GPRS網關還可組成遠程遙測系統。

系統支持不低于100臺主機。系統支持無線聯接，也支持總線聯接，特別適合測點分布相對分散的工程測試場合。主機內置大容量可充電電池，也支持外接直流電源（蓄電池）供電，并且直流供電的范圍很寬，可以由太陽能電池板直接充電。儀器內置大容量存儲器，可保存數萬次測試數據。

二、應用范圍

?特別適用于測點分散、布線復雜的場合

?應用于煤礦、大壩、路橋等測點零散的場合，對結構各關鍵部位的應力及溫度進行測試

三、系統特點

?內置電池供電，USB或外接直流電源充電

?支持zigbee無線或總線聯網測試

?內置大容量存儲器，支持在線、離線測試

?標準的miniUSB充電接口或外接電源充電

?自組織、自恢復多跳網絡，支持多種網絡拓?fù)浣Y(jié)構

?全電子化、程控化設計

?支持單機USB直接連接

?支持寬直流電壓輸入范圍（太陽能直接供電）

?內建高精度時鐘，適合長期在線測試

?每通道具有頻率和溫度測試功能，可自動修正應變值

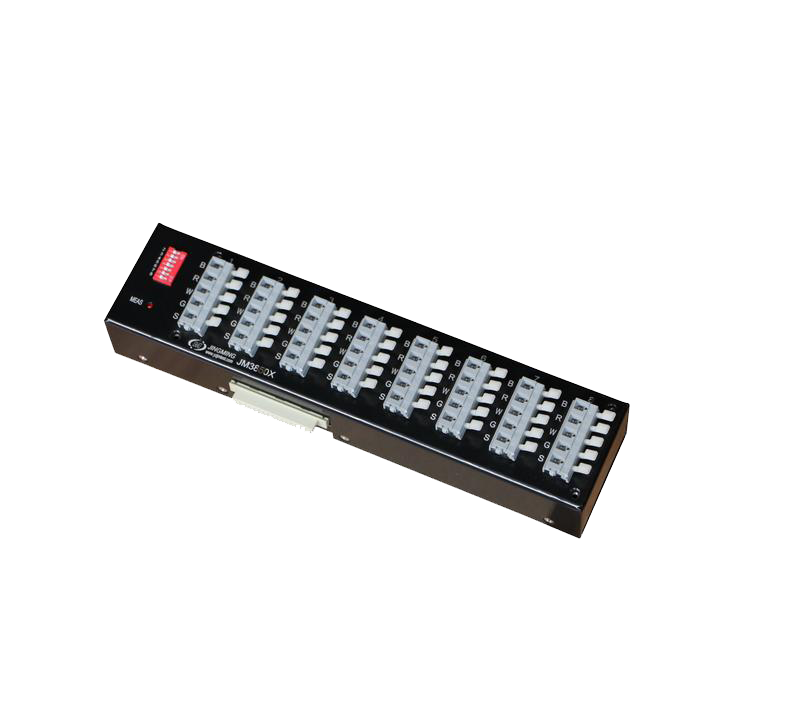

?主從機設計，采集模塊可以就近測點處安裝放置，減少信號線纜的長度，提高測試可靠性

?創新的自適應跟蹤濾波器振弦測試技術，極高的精度及穩定性

四、系統組成

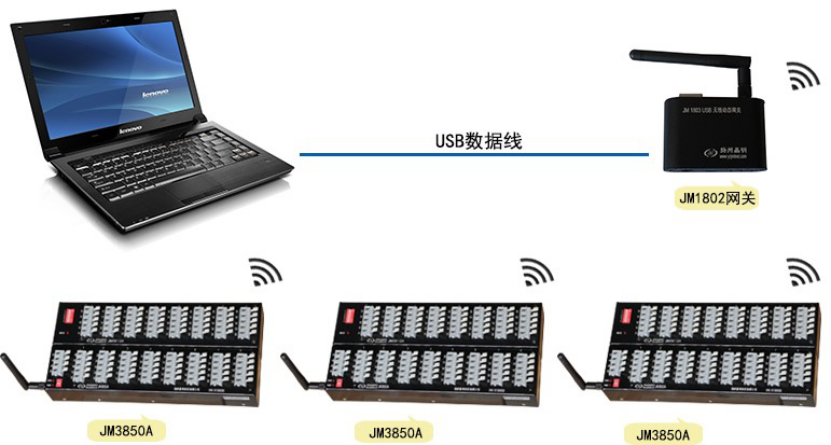

無線連接示意圖

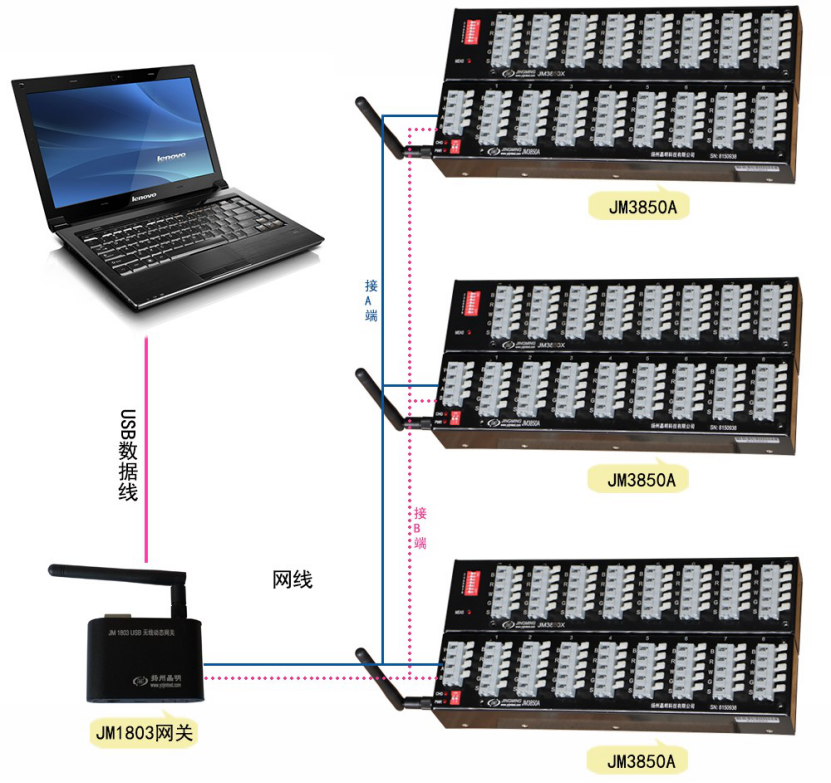

多臺總線連接示意圖

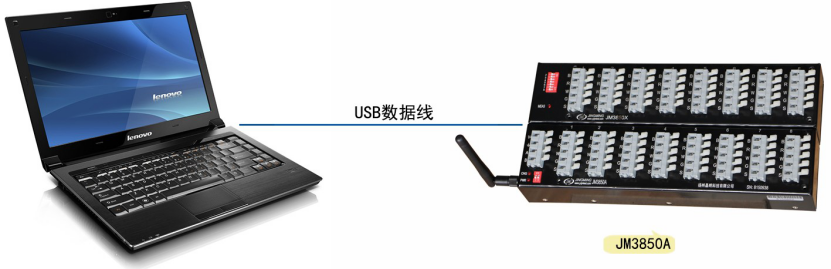

單臺USB連接示意圖

五、主要性能指標

JM3850A主要性能指標

1.測試頻率范圍：400～10000Hz

2.頻率分辨率：0.01Hz

3.頻率誤差：±0.01%Rd±0.01Hz

4.測溫電阻范圍：10 ～ 200000Ω(支持DS18B20測溫)

5.內置存儲器容量：2M(可擴展至8M)

6.激勵電壓程控設置，以適應各種傳感器

7.采用自適應跟蹤濾波器，保證了極高的測試精度

8.平衡方式：初讀數法

9.測點數：8+擴展通道（單臺主機多64點）

10.聯機方式：ZigBee無線或總線

11.無線

a)通訊協議：IEEE802.15.4/ZIGBEE通訊協議

b)天線：外接

c)傳輸距離：設備間視距500米，多設備間路由可達數十公里

12.總線

a)通訊接口類型：壓接端子

b)通訊總線類型：RS485

c)總線傳輸距離：相鄰設備間不低于1200米

d)總線供電范圍：9～36VDC

13.電池容量：3.7V/7.8AH

14.電源

a)內置可充電鋰離子電池

b)外接9～36VDC（可采用太陽能電池供電）

15.功耗：3.7V/0.3A

16.結構形式：主機+擴展

17.重量：490g

18.外形尺寸（L×W×H，mm）：246×70×53

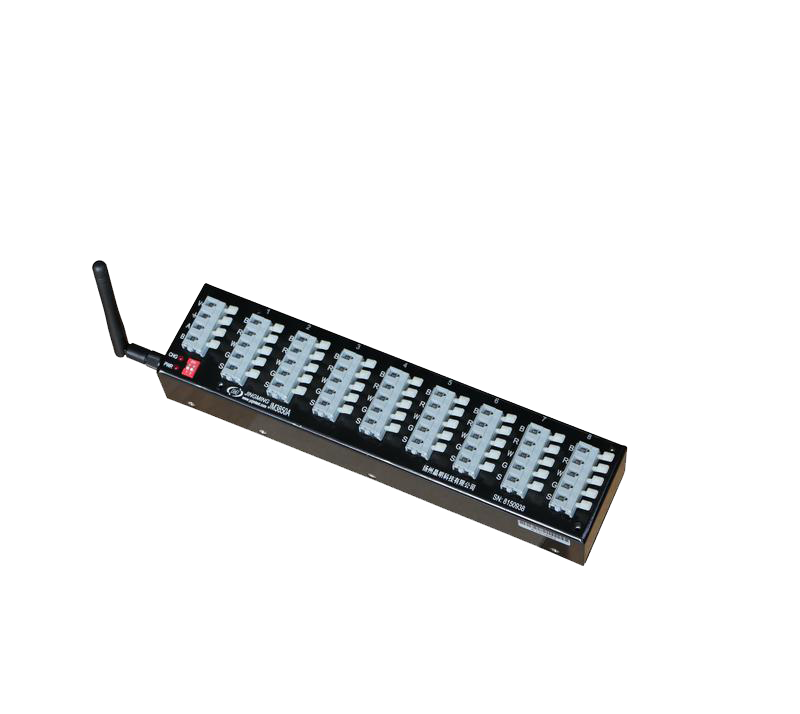

注：JM3850采用端子排連接振弦計、JM3850A采用進口按壓端子連接振弦計

JM1802 USB 網關主要性能指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.無線：

a)通訊協議：符合IEEE802.15.4/ZIGBEE通訊標準

b)支持節點容量：256

5.總線：

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源供電范圍（可根據需要接入）：9～36VDC

d)支持節點容量：128

6.有線/無線工作方式選擇：微型撥動開關

7.重量：70g

8.外形尺寸(L×W×H,mm):70×55×24
