一、概述

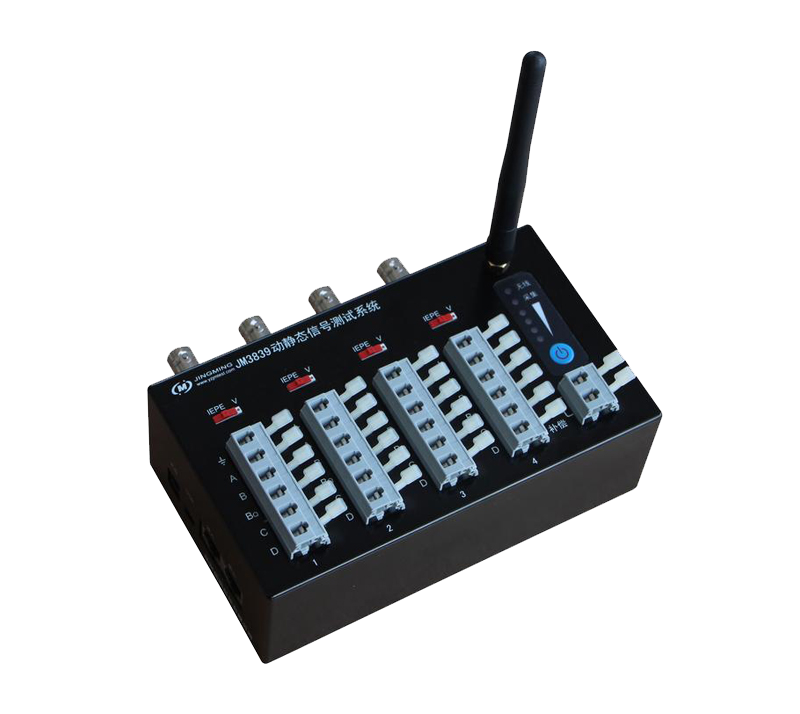

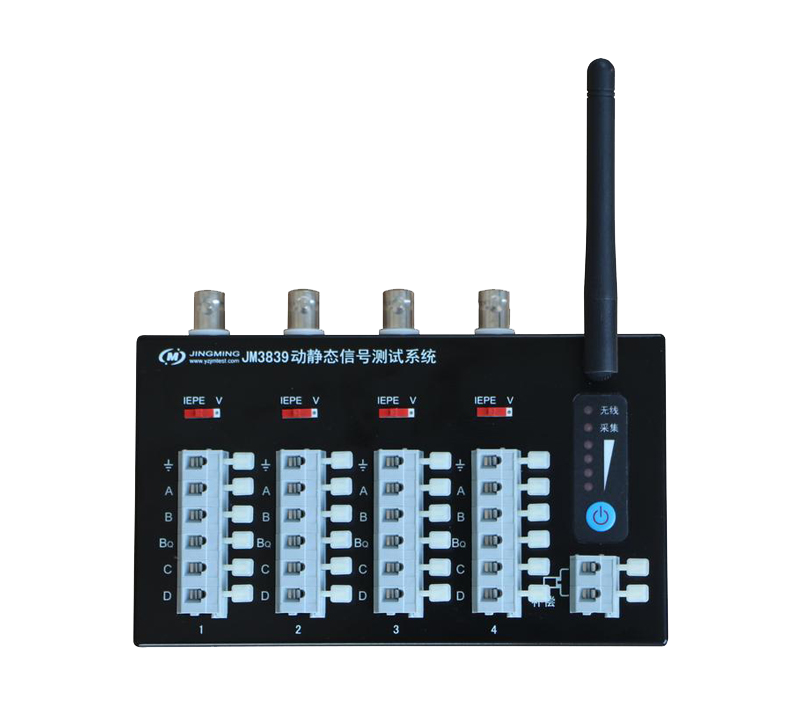

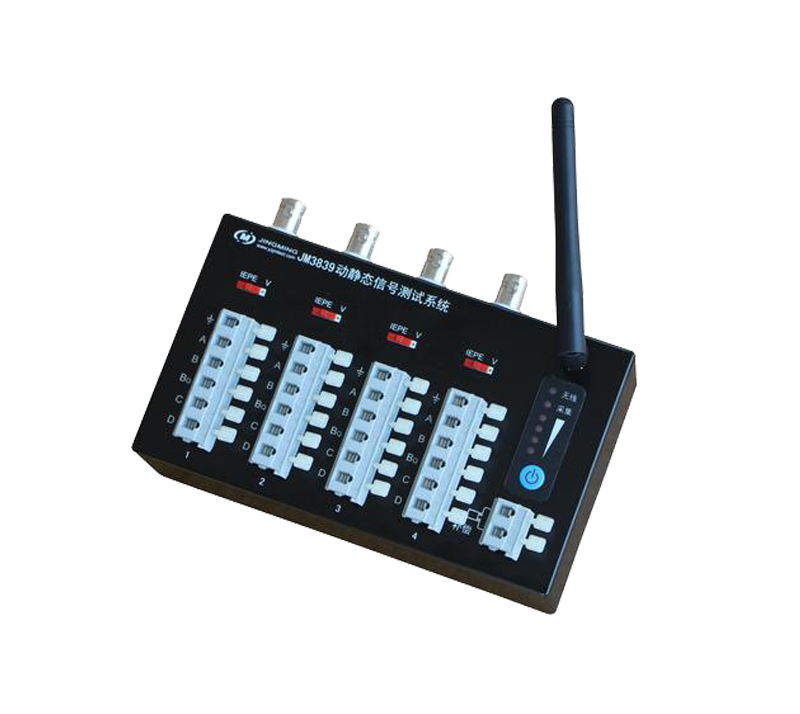

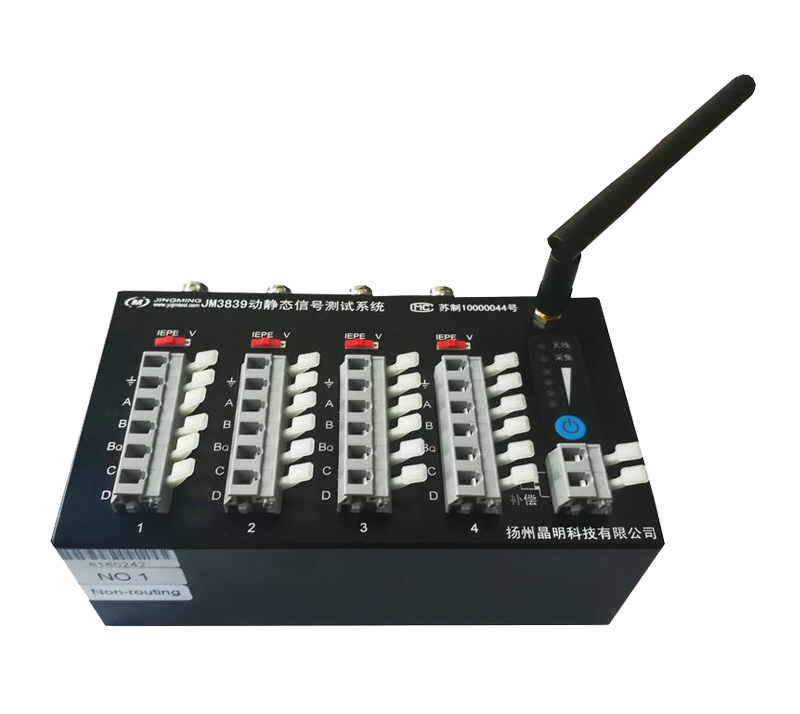

JM3839動靜態信號測試系統,4通道/臺,每通道可以用于測應變或測振動。測振動可配接電壓型或壓電式傳感器。儀器支持AC220V供電,也支持外接直流電源(蓄電池)供電,并且直流供電的范圍很寬,使用十分便捷,多臺儀器有線組網(采用易于制作的網線)測試時,可通過外接直流電源(蓄電池)供電線纜集中供電,方便了現場的布線。儀器每個測點橋路獨立設置,每臺儀器有一個補償片接入端子,可在軟件中分別為每個測點選擇補償片,現場測試方式更加靈活。每個測點有一個BNC輸入端子,設置為電壓輸入時可以直接連接如拾振器的電壓輸出型傳感器,設置為IEPE時可以直接配接IEPE傳感器。儀器每個通道采用獨立24bits ADC,具有較高的信噪比,保證每個通道同步采集,多臺儀器組網時也能保證所有通道的同步性。
二、應用范圍
?工程試驗現場(混凝土或鋼結構的動載強度試驗)
? 土木工程、機械工程等領域高空不易于布線環境下的結構力學性能測試
三、系統特點
?體積小巧,內置可充電鋰電池組,電池滿足航空運輸規范,便于航空攜帶,適用各種工程試驗現場
?內置多功能適調器,無需外掛調理模塊,可完成應力應變、橋式傳感器、電壓、IEPE等信號的測試
?支持Zigbee、WiFi、USB、總線通訊,與計算機實時通訊可長時間實時、無間斷記錄多通道信號,所有通道并行同步工作
?軟件支持靜態和動靜態測試
?支持在線、離線測試,重新上電可繼續上次測量
?每通道獨立設置測量內容,通道間完全隔離,不會產生干擾
? 采用分布式結構,進口優質按壓端子,方便了現場接線工作
?全電子化、程控化設計
?極高的交、直流精度和極/佳的交流幅頻特性
四、系統組成

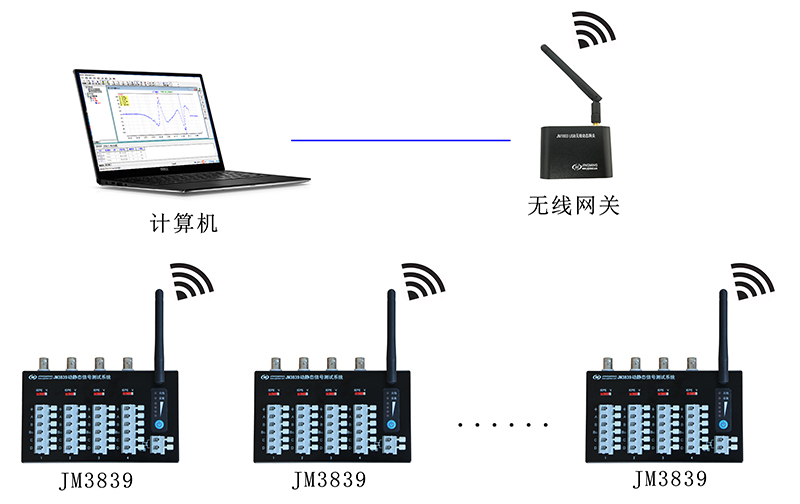

無線連接示意圖

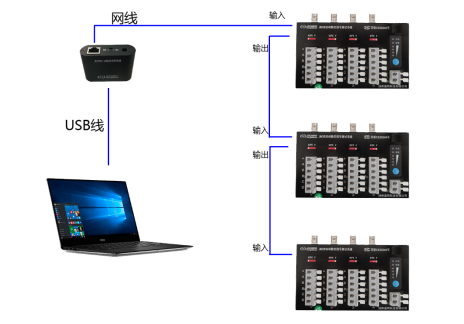

多臺總線連接示意圖

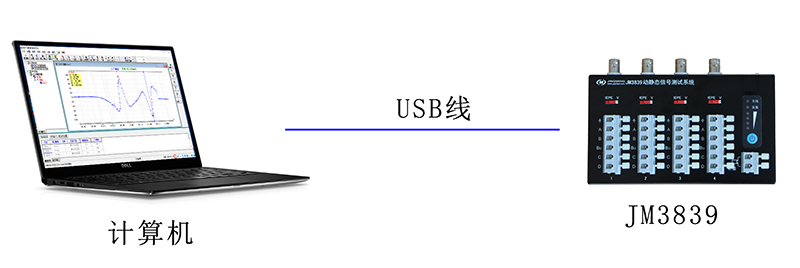

單臺USB線直連示意圖
五、主要性能指標
1.測點數:4點/臺
2.應變量程:±50000με/±16666με/±5000με/±1666με/±500με
3.高分辨率:0.02με
4.測量誤差:±0.2% FS±1με
5.平衡方式:硬件平衡,16bit-DAC
6.平衡范圍:0 ~±25000με
7.供橋電壓:2Vdc
8.應變接口;進口按壓端子
9.應變片阻值:50 ~ 20000Ω
10.橋路形式:全橋、半橋、1/4橋(三線制、無補償、公共補償)
11.電壓/IEPE
a)大輸入范圍:±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可設置
b)頻率下限:電壓輸入時為DC(0Hz),IEPE輸入時為0.044Hz
c)IEPE供電:+24V/4mA
d)接口:BNC
12.模擬濾波器:
截止頻率(Hz,-3±1dB):10、30、100、300
衰減率:約-12dB/oct
13.采樣方式:每通道獨立ADC并行同步采集
14.AD位數:24bits
15.采樣速率:1kHz,多擋可設置
16.工作模式:在線或離線
17.通訊方式:USB(單機)/RS422(多臺組網)
18.支持靜態、動態應變測試
19.內置存儲器容量:1G
20.離線測試存儲方式:文件
21.系統支持設備數:不低于100臺
22.電源:
a)內置大容量鋰電池,11.1V/2.6AH
b)外接直流電源DC9~36V,支持12V蓄電池或太陽能電池
23.功耗:11.1V/0.2A
24.結構形式:盒式
25.重量:883g
26.外形尺寸(L×W×H,mm):170×100×51.5
27.通訊接口:
a)單臺設備可通過miniUSB口直接連接
b)多臺設備可通過總線級聯擴展
c)總線接口:RJ45
d)總線類型:RS422
e)總線傳輸距離:兩臺設備間不低于200米
f)可定制ZigBee或WiFi無線測試功能
