一、概述

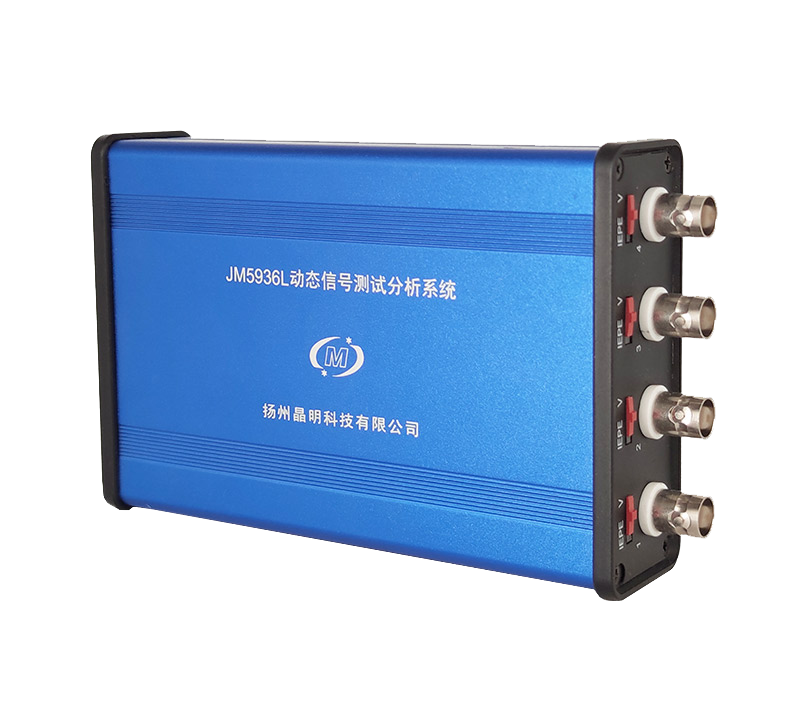

JM5936L動態信號測試分析系統4CH/臺,采樣率100kHz/CH,每個通道兼容電壓和IEPE輸入,配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入。配接JM3860應變調理器構成動態應變測試分析系統。外接直流供電,體積小巧,攜帶方便。所有通道同步并行采集,軟件實時顯示,進行現場實驗時只要帶筆記本電腦配合實驗,廣泛應用于測點少的應用場合。
采用過采樣技術,簡化了系統的設計,同時提升了系統的性能,數字抗混濾波器采用線性相位濾波器,43%Fs帶內波動優于±0.05dB,具有極/佳的幅頻和相頻響應特性。
每個通道具有程控增益及濾波器的功能,系統能兼容各種量程的傳感器。
二、應用范圍
?部件級結構的錘擊法模態實驗
?研究院、高校、企業的實驗室進行科研實驗
?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構力學性能、動力學性能等測試,適用于碰撞試驗、爆炸試驗、飛行試驗、噪聲試驗等高動態范圍要求的試驗
三、系統特點
?體積小巧,方便攜帶
?內置多功能適調器,可完成電壓及IEPE等信號的測試,支持轉速測試
?配接JM5890 Q-IEPE轉換器支持電荷型傳感器接入,外接JM3860應變放大器,可完成應力應變測試
?千兆以太網通訊,與計算機實時通訊可長時間實時、無間斷記錄多通道信號,所有通道并行同步工作,高連續采樣速率可達100kHz/通道
?每臺計算機可控制多通道以上同步并行采樣,滿足多通道、高精度、高速動態信號的測量需求
?準確的采樣速率:先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖,保證了多通道采樣速率的同步性、準確性和穩定性
?每通道獨立設置測量?jī)?nèi)容,通道間完全隔離,不會產生干擾
?每通道獨立電壓放大器,24位A/D轉換器,低通濾波器,消除通道間串?dāng)_影響,提高系統的抗干擾能力
?系統采用模塊化設計,具有較高的可靠性及可維護性
?全電子化、程控化設計
?極高的交、直流精度和極/佳的交流幅頻特性
四、系統組成

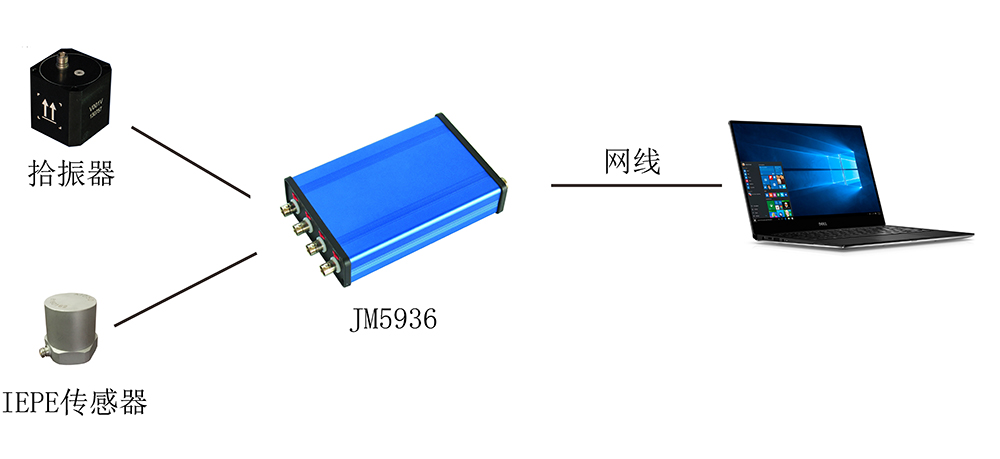

系統連接示意圖
五、主要性能指標
1.通道數:4路模擬信號+1路轉速信號
2.AD位數:24 bits
3.采樣速率:高100kHz/CH,多檔可設置
4.精度:優于0.3%
5.動態范圍:不低于100dB
6.數據接口:網口
7.輸入信號類型:DCV、IEPE可設置

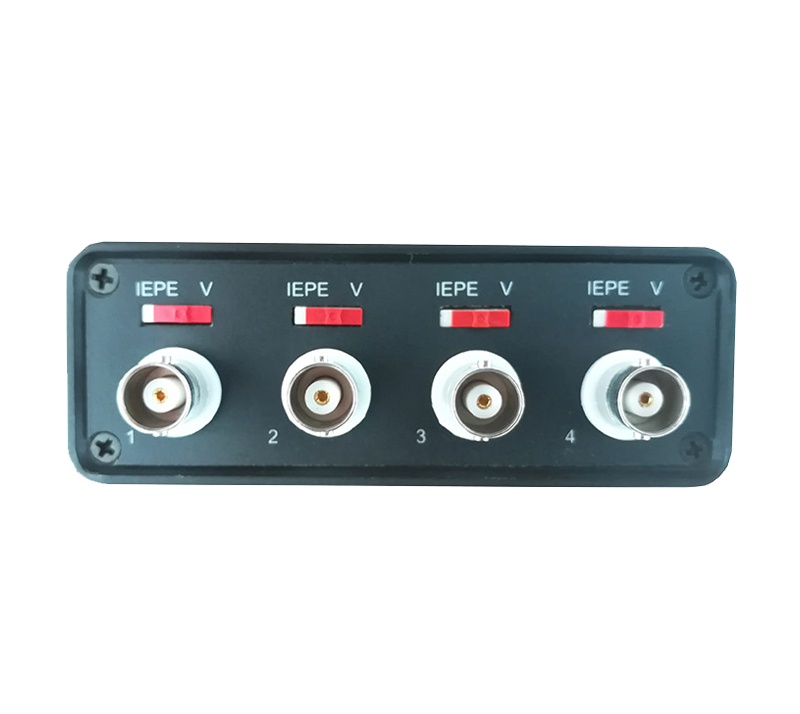

8.輸入信號接口:BNC
9.程控增益:*1、*3、*10、*30、*100、*300、*1000軟件可設置
10.輸入電壓范圍:±10V
11.IEPE供電:20V/4mA
12.濾波器截頻:800Hz、4kHz、20kHz、pass四擋可設置
13.濾波器類型:二階巴特沃斯濾波器,-12dB/oct
14.轉速通道
管腳定義:PIN1:信號正端
PIN2:電源正端,20Vdc(可定制5V)
PIN3:信號負端
PIN4: 電源負端
15.采樣觸發方式:手動觸發、定時觸發、內觸發(信號觸發)、
16.采樣長度:取決于設置或硬盤容量
17.自動識別所配調理單元,并完成相關調理控制功能
18.采用過采樣技術,大大降低了對前置濾波器的要求,提升了系統的可靠性及精度,在45%采樣率以下平坦度優于0.02dB,55%以上衰減率大于100dB
19.配套功能完善的采集控制軟件
20.供電:外接直流電源
21.工作溫度范圍:-20℃~70℃
22.外接直流電源
電壓范圍:DC9-36V
極性:內+、外-
23.功耗:19V/0.25A

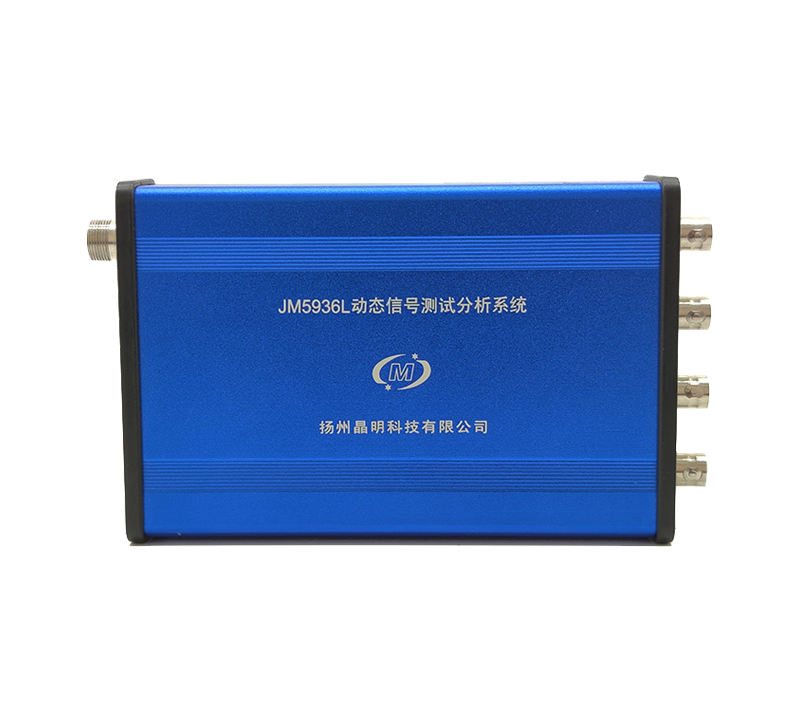

24.外形尺寸:150(L)*99(W)*36(H),不含插座
