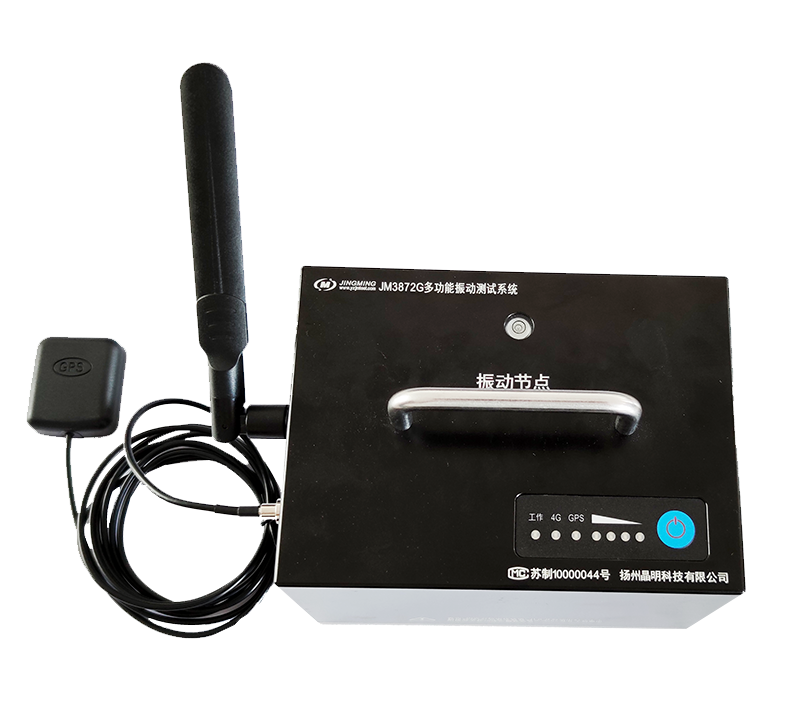

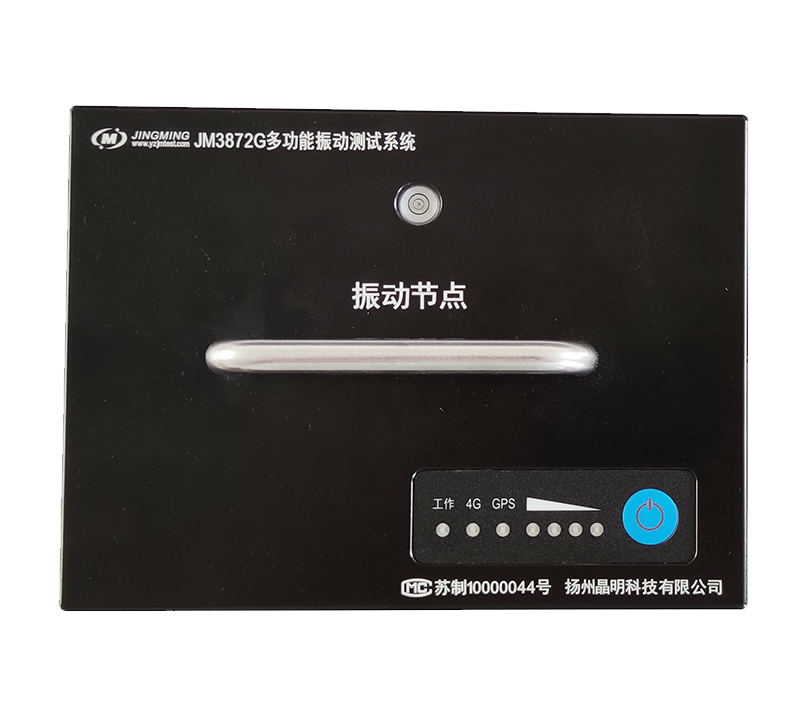

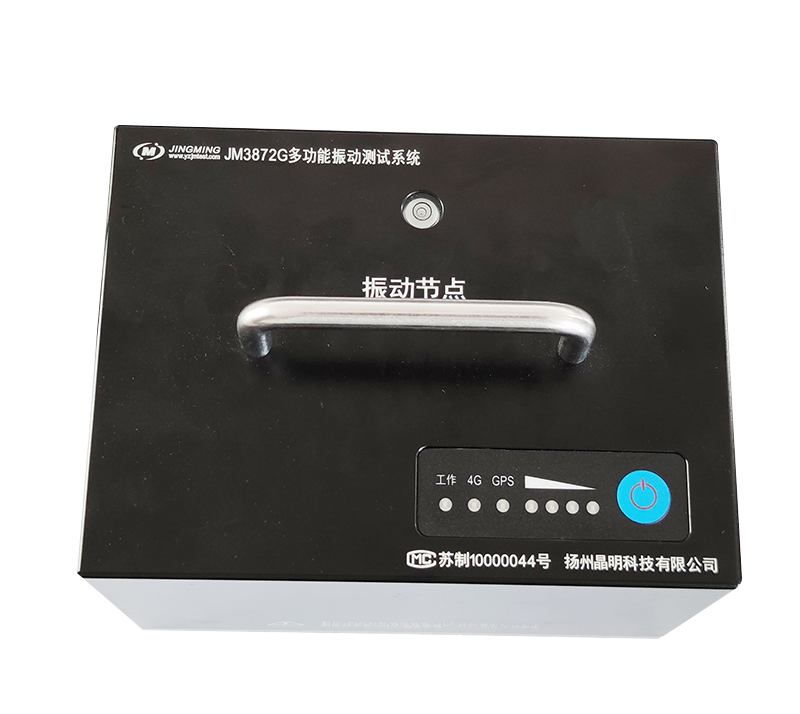

一、概述

JM3872G/JM3873G/JM3874G多功能振動測試系統是一套建筑橋梁動載、模態測試分析系統，利用4G遠程無線傳輸數據，廣泛應用于橋梁、大型建筑及大型機械設備等不易實現人工激勵的結構的實驗?zāi)B(tài)分析。

二、應用范圍

?橋梁、大型建筑及大型鋼桁架結構等的不測力法實驗?zāi)B(tài)分析

?配合模態分析軟件，方便、準確的獲得各種橋梁及大型建筑的振型、固有頻率、阻尼比等數據

三、系統特點

?每臺內置一個991B（941B可選）單向拾振器（垂直、水平選一），此拾振器克服了傳統傳感器運輸時抗沖擊差、使用前需要調零的缺點。另外擴1路外接通道，可接拾振器或電壓信號

?體積小巧，方便攜帶，直接安裝于測點附近

?內嵌一次硬件積分電路，可直接實現位移的測量，能夠?qū)崿F(xiàn)超低頻（低至 0.072Hz）大位移（1000mm）振動測量

?內置1GB FLASH，支持在線、離線測試

?通訊方式為4G+總線，4G傳輸不受距離限/制

?GPS自身精確定位和精確授時，實現多臺無線同步

?自帶水平儀，方便調節水平

?系統可設置固定參考通道，在平穩振動時移動其他采集器，多次采集數據，不增加硬件投入，就可達到實驗要求的任意多測點數

?全電子化、程控化設計、直觀的工作狀態指示

?內置大容量可充電鋰電池，可連續工作24小時以上

?專/業的無線配置及采集分析軟件

四、系統組成

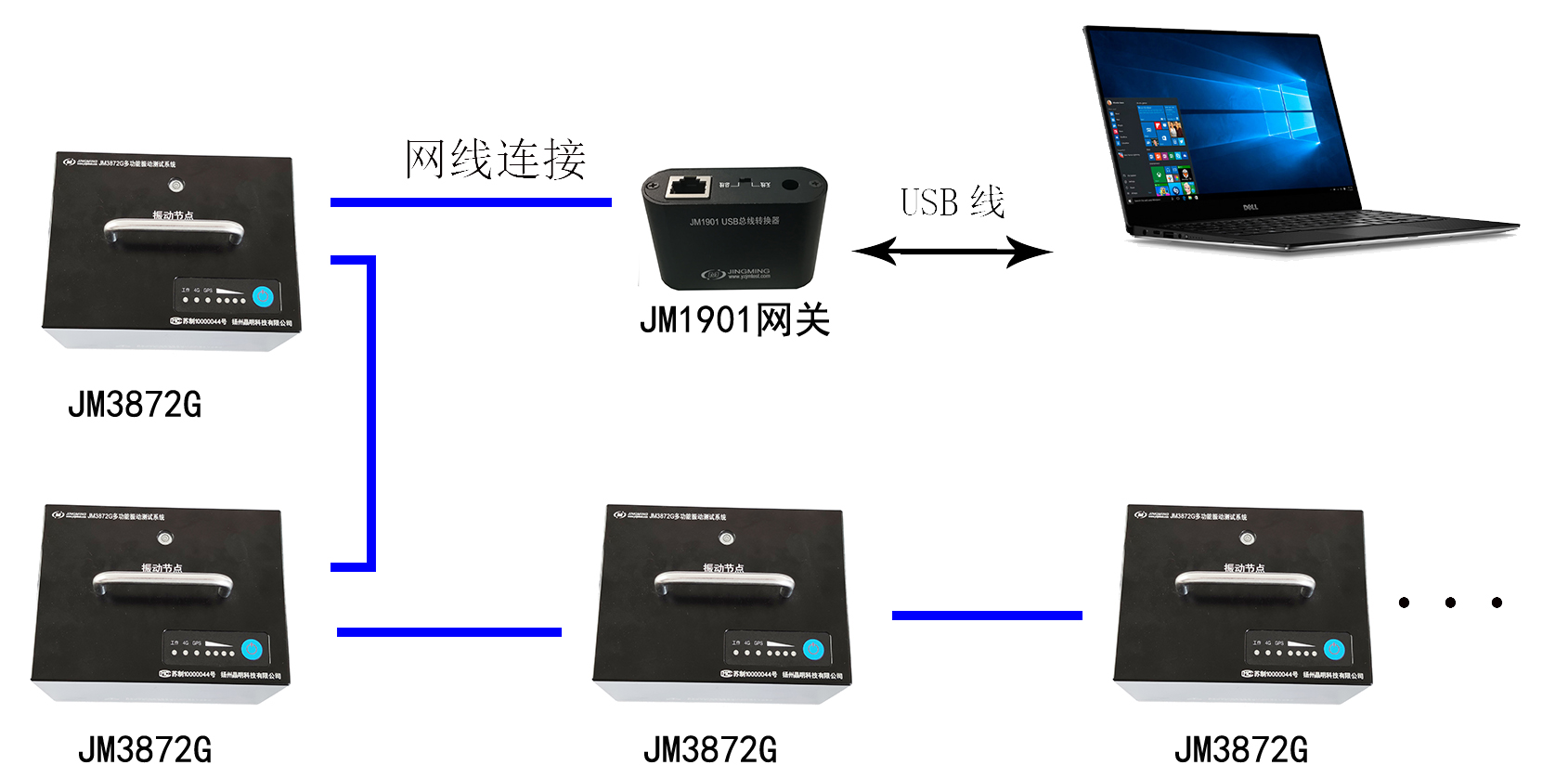

總線連接示意圖

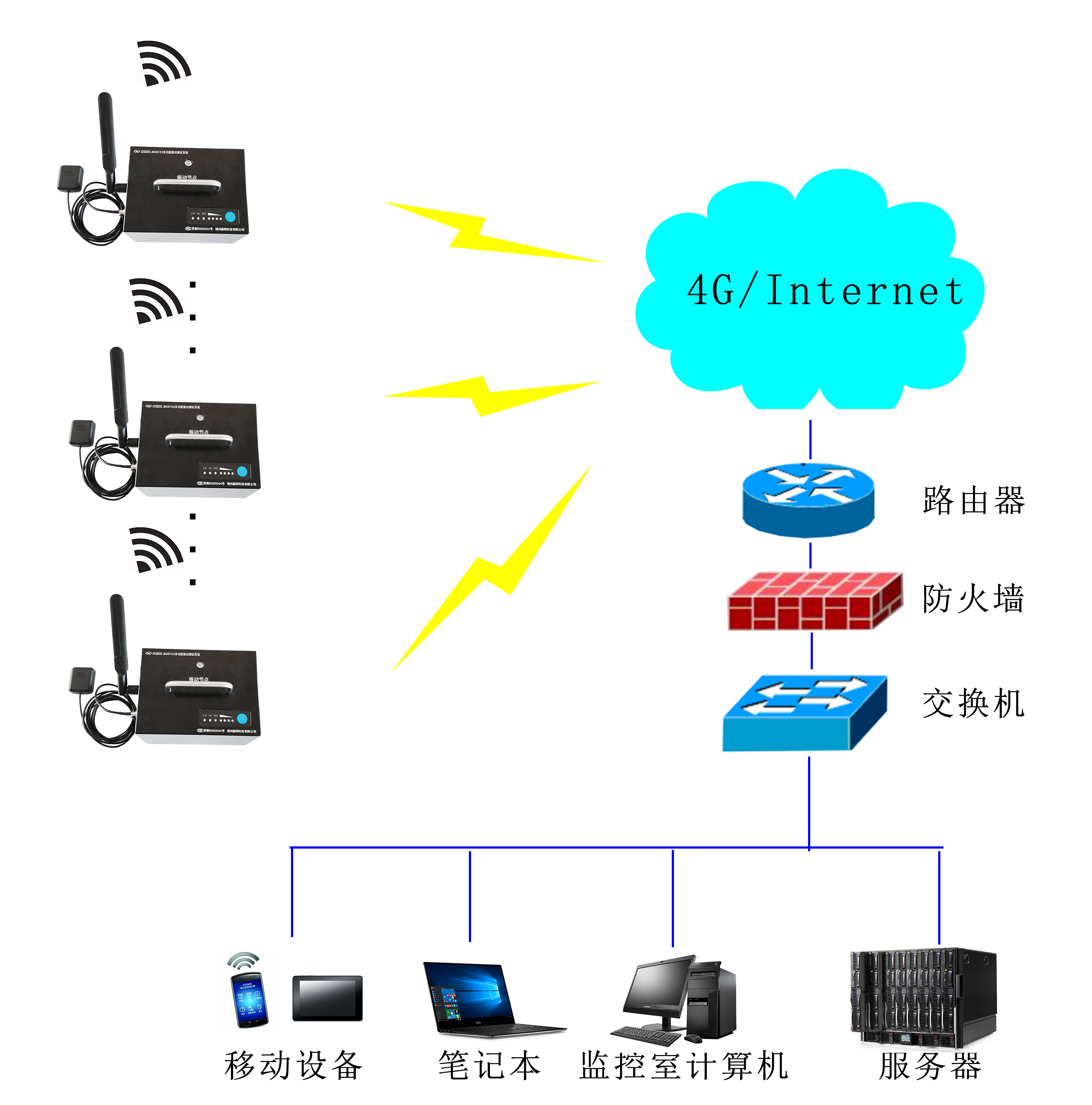

4G遠程連接示意圖

五、主要性能指標

1.通道數：2（1路內置拾振器+1路外接電壓通道）;3（2路內置拾振器+1路外接電壓通道）;3（3路內置拾振器+兩個水平一個垂直）

2.工作電源：內置可充電鋰離子電池

3.電池容量：11.1V/5AH采集

4.可邊充電邊工作

5.內置拾振器

量程：加速度、小速度、中速度、大速度可軟件程控

通道序號： CH1:Z向；CH2:外接電壓

6.信號耦合方式：DC 或AC，程控設置；AC頻率下限0.03Hz

7.增益分擋：*1、*3、*10、*30、*100、*300、*1000、*3000，每通道獨立設置

8.頻率示值和分辨率誤差：<0.01%

9.增益精度：±0.3%

10.量程：±5Vp

11.積分：每通道獨立設置

精度：±3%

頻率范圍：0.07～100Hz

12.濾波器：

衰減率：-12dB/oct

分擋：10、30、100、300Hz 每通道獨立設置

13.輸入阻抗：>1MΩ

14.AD位數：24bits

15.采樣模式：過采樣模式

16.采樣速率：高1024Hz/CH，多擋可設置

17.采樣方式：每通道獨立ADC并行同步采集

18.工作模式：在線或離線

19.內置存儲器容量：1GB

20.離線測試數據存儲形式：文件

21.離線測量文件數：512max

22.尺寸（長*寬*高mm）：160*118*109

23.重量：3.9Kg

24.功耗：0.5W

25.4G+總線+ZigBee(選配）傳輸，4G傳輸不受距離

26.總線（選配）

總線類型： RS422

接口類型：網口

傳輸距離：500米（節點之間），具有總線驅動功能
