一、概述

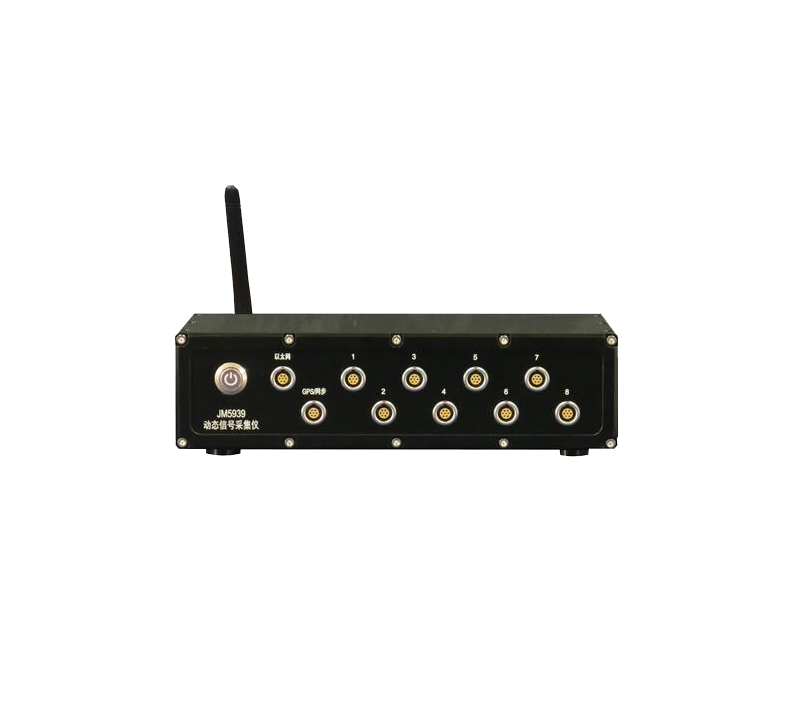

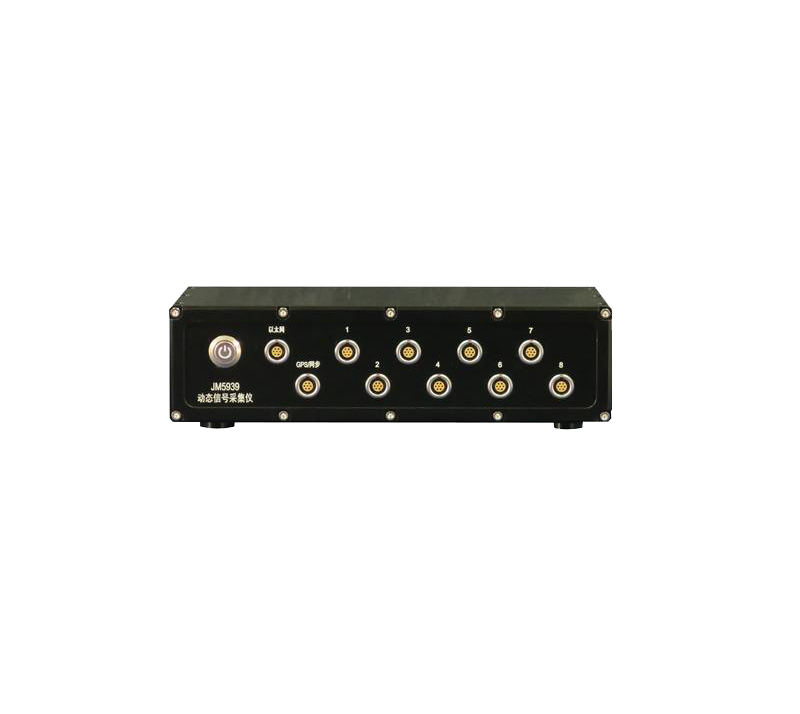

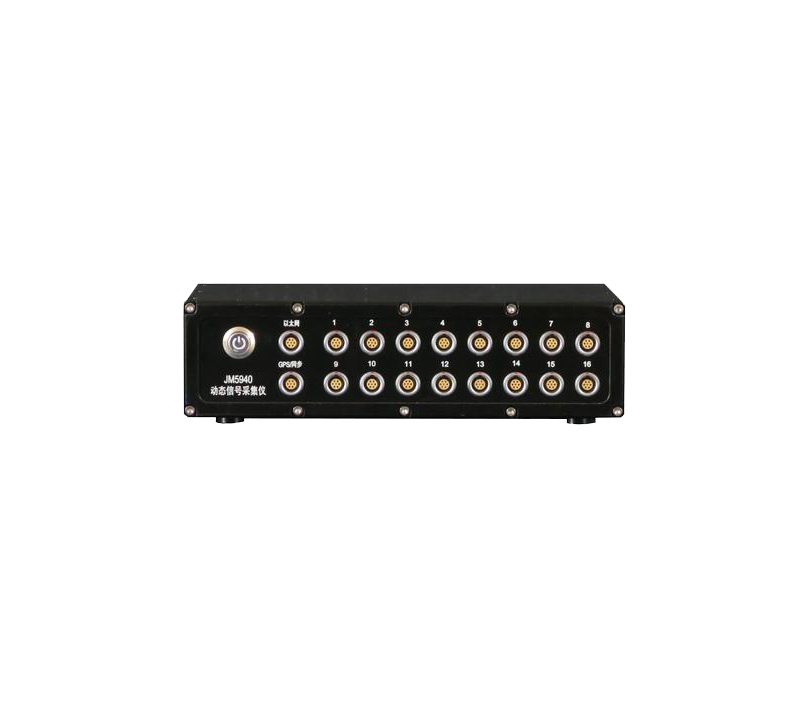

JM5939/JM5940是一款高性能集信號調理及數據采集分析的堅固型多功能動態信號測試分析系統。系統采用WiFi網絡和計算機進行通訊,完成信號的調理和數據的采集。單臺設備支持16CH(JM5940)或8CH(JM5939),系統支持8臺設備同時工作,每通道內置獨立的24bit ADC,保證每通道以不低于2kHz的采樣率同步采樣,這一性能使系統既適用于一般的信號采集應用,也適用于較高要求的如模態測試等試驗場合。
系統主機配以 LEMO插座外接前置器組成多功能數據采集系統。系統可選配應變、電荷、4~20mA、電壓、IEPE等多種前置器,很方便構成多功能信號測試系統。
二、應用范圍
? 汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構動力學性能等測試;
?集成度高,適用于在強振、寬溫、高濕等極限環境下進行測試和檢測工作
三、系統特點
?外接前置器,可完成應力應變、電壓及IEPE等信號的測試
?采集頻率2kHz/CH,WiFi實時傳輸數據
?每通道獨立電壓放大器,24位A/D轉換器,低通濾波器,消除通道間串?dāng)_影響,提高系統的抗干擾能力
?進口雷莫接插件:輸入接插件采用進口接插件,大大提高了信號輸入的可靠性,操作也十分方便內置智能化管理可充鋰電池供電或者外部電源供電
?準確的采樣速率:先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖,保證了多通道采樣速率的同步性、準確性和穩定性
?具備100g抗沖擊、-20℃~+60℃工作溫度范圍、IP65防護等級
?系統采用模塊化設計,具有較高的可靠性及可維護性
?采用多種創新性設計,具有較高的性能
?系統具有較強的兼容性和工程適應性
?全電子化、程控化設計
?系統具有較強的可擴充性
四、系統組成

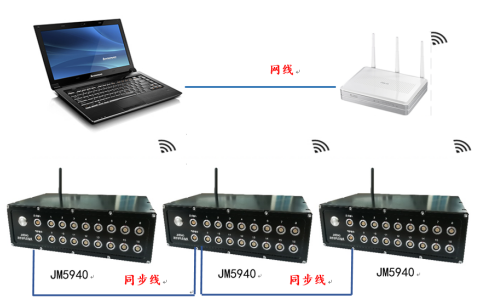

有線連接路由器示意圖

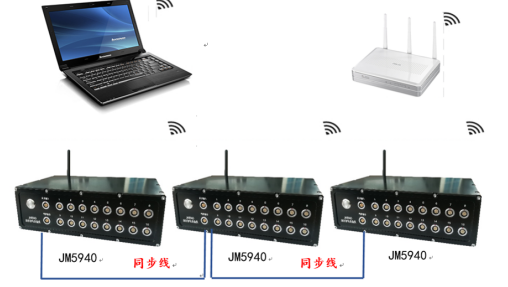

無線連接路由器示意圖

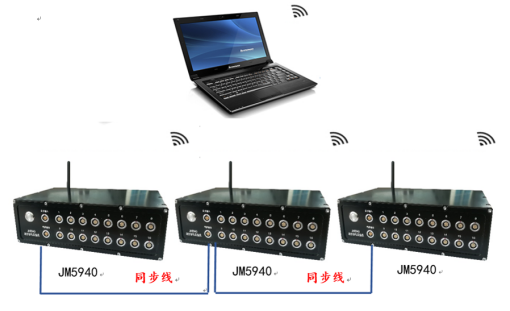

自建WiFi網絡連接示意圖
五、主要性能指標
采集器主要性能指標
1.通道數:16(JM5940)/8(JM5939)
2.AD位數:24 bits
3.采樣方式:并行同步采樣
4.采樣速率:高2kHz/CH,多檔可設置
5.精度:優于0.3%
6.數據接口:WIFI
7.輸入信號類型:適配前置器
8.輸入信號接口:LEMO插座
9.增益:x1、x3、x10、x30、x 100、x300、x1000多檔可設置
10.模擬濾波器
11.截止頻率(Hz,-3±1dB):10、30、100、300、1k、3k、10k、pass
12.衰減率:約-12dB/oct
13.頻率示值與頻率分辨率誤差:優于0.01%
14.動態范圍:>100dB
15.通道間干擾:優于100dB
16.內置SD卡容量:8G
17.采樣觸發方式:手動觸發、定時觸發、內觸發(信號觸發)
18.采樣長度:取決于設置或硬盤容量
19.自動識別所配調理單元,并完成相關調理控制功能
20.采用過采樣技術,大大降低了對前置濾波器的要求,提升了系統的可靠性及精度,在45%采樣率以下平坦度優于0.02dB,55%以上衰減率大于100dB
21.配套功能完善的采集控制軟件
22.工作電源:11.1V/9AH鋰電池(JM5939),11.1V/9AH鋰電池(JM5940)
23.正常工作溫度范圍:-20℃~+70℃
24.工作濕度:<85%
25.外形尺寸(L×W×H,mm):245×165(不含接地端子)×90(含腳墊)
26.重量:1.5kg(JM5939主機),2kg(JM5940主機)
JM3823A應變前置器
1.適用應變片阻值范圍:50~10000Ω
2.供橋電壓:2V、5V
3.供橋電壓精度:±0.1%
4.供橋電流:50mAmax
5.橋路形式:全橋、半橋、1/4橋(120歐應變片,支持無補償及三線制)
6.增益:1倍、100倍
7.精度:優于0.3%
8.硬件平衡:16bitDAC
JM5853電荷前置器
1.輸入阻抗:大于10^11Ω
2.增益:0.1、10mV/pC程控設置
3.精度:優于0.3%
4.大帶寬:0.3Hz~100kHz
5.噪聲:不大于5x10-3pC
JM3824B V/I/IEPE前置器
1.兼容電壓輸入
電壓輸入量程:±10V
精度:優于0.3%
大帶寬:0.3Hz~100kHz
噪聲:不大于5uVrms
2.兼容兩線制或三線制4~20mA傳感器
3.兼容IEPE輸入
IEPE工作電源:24V/4mA
電壓輸入量程:±10V
精度:優于0.3%
大帶寬:0.3Hz~100kHz
噪聲:不大于5uVrms
4.兼容變送器輸入
變送器工作電源:24V或15V可設置/50mA
電壓輸入量程:±10V
精度:優于0.3%
大帶寬:0.3Hz~100kHz
噪聲:不大于5uVrms
