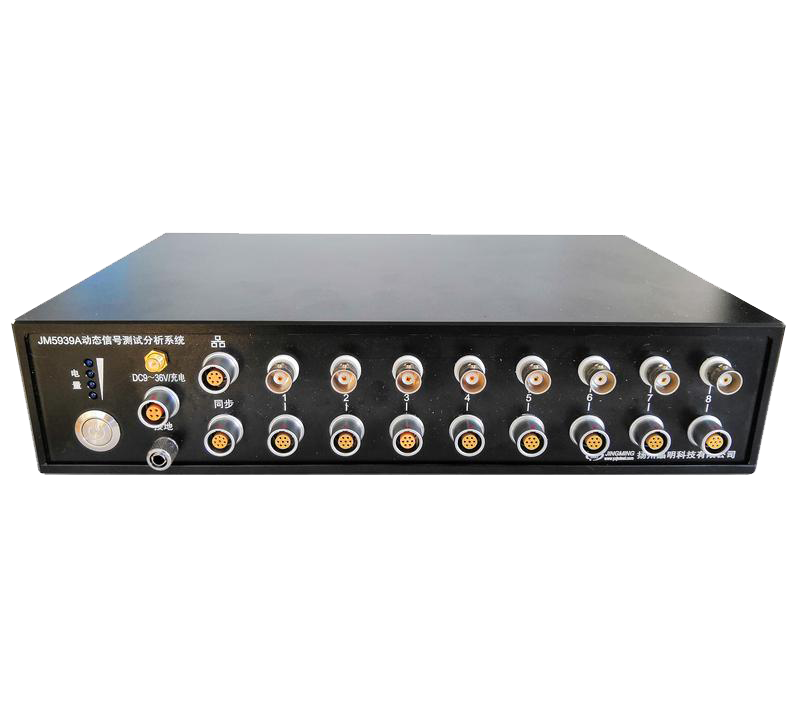

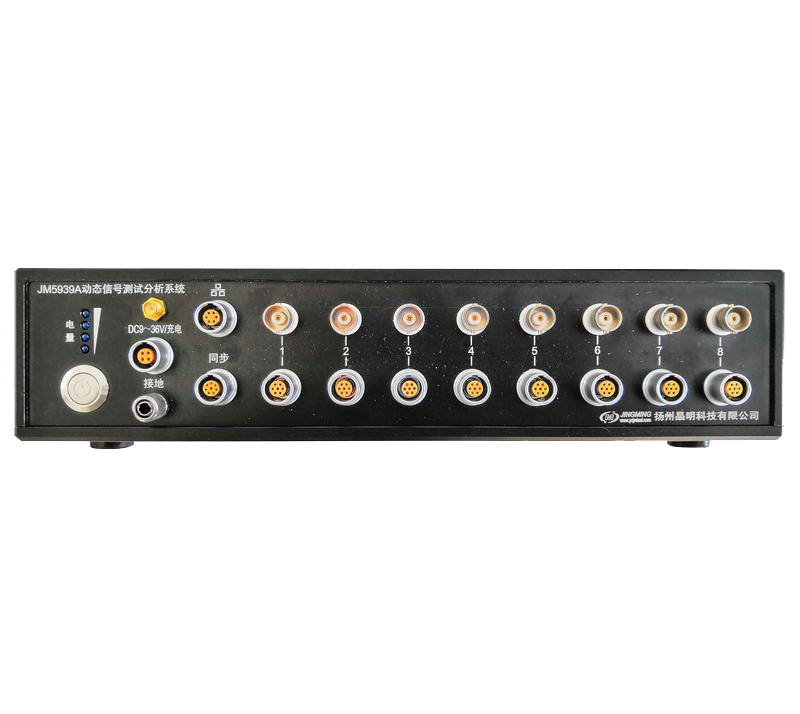

一、概述

JM5939A是一款高性能集信號調理及數據采集分析的堅固型多功能動態信號測試分析系統。系統采用WiFi網絡和LAN與計算機進行通訊，完成信號的調理和數據的采集。單臺設備支持8CH，系統多支持8臺設備同時工作，系統支持通過同步器實現同步工作。每通道內置獨立的24bit ADC，保證每通道以不低于1kHz的采樣率同步采樣，這一性能使系統既適用于一般的信號采集應用，也適用于較高要求的如模態測試等試驗場合。

系統主機將外接前置器內置了，增加了抗混濾波器，抗混濾波器可選配。系統可配接應變、電荷、4～20mA、電壓、IEPE等多種傳感器，適應現場測試需求的多樣性。

二、應用范圍

?汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構動力學性能等測試；

?集成度高，適用于在強振、寬溫、高濕等極限環境下進行測試和檢測工作

三、系統特點

? 內置多功能適調器，可完成應力應變、電壓及IEPE等信號的測試

?采集頻率4kHz/CH，WiFi或以太網實時傳輸數據

?每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，消除通道間串?dāng)_影響，提高系統的抗干擾能力

?進口雷莫接插件：輸入接插件采用進口接插件，大大提高了信號輸入的可靠性，操作也十分方便內置智能化管理可充鋰電池供電或者外部電源供電

?準確的采樣速率：先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性

?具備100g抗沖擊、-20℃～+60℃工作溫度范圍、IP65防護等級

?系統采用模塊化設計，具有較高的可靠性及可維護性

?采用多種創新性設計，具有較高的性能

?系統具有較強的兼容性和工程適應性

?全電子化、程控化設計

?系統具有較強的可擴充性

四、系統組成

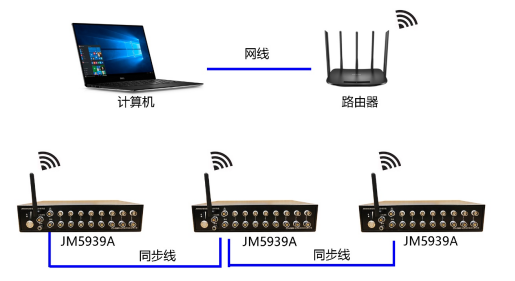

有線連接路由器示意圖

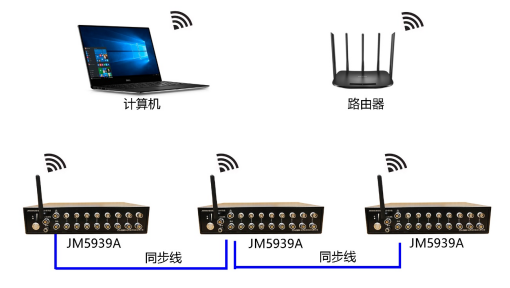

無線連接路由器示意圖

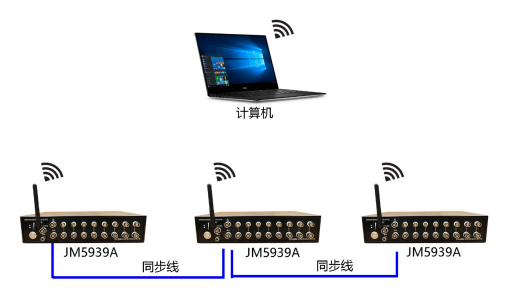

自建WiFi網絡連接示意圖

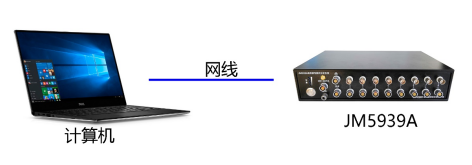

單臺有線連接設備

五、主要性能指標

1.通道數： 8

2.AD位數：24 bits

3.采樣方式：并行同步采樣

4.采樣速率：4kHz/CH，多檔可設置

5.精度：優于0.3%

6.數據接口：WIFI或LAN

7.輸入信號接口：LEMO插座和BNC接口

8.應變量程：±100000με、±33333με、±10000με、±3333με、±1000με 多檔可設置

9.橋壓檔位：2V、5V、10V可設置

10.電壓量程：±10V、±3.3V、±1V、±333mV、±100mV多檔可設置

11.(抗混濾波器)10Hz、30Hz、100Hz、300Hz、1kHz、3kHz

12.(數字濾波器)30Hz、100Hz、300Hz、1kHz、3kHz、10kHz

13.衰減率：大于-40dB/oct

14.頻率示值與頻率分辨率誤差：優于0.01%

15.動態范圍：＞100dB

16.通道間干擾：優于100dB

17.內置SD卡容量：16G

18.采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）

19.采樣長度：取決于設置或硬盤容量

20.采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB

21.配套功能完善的采集控制軟件

22.工作電源：16.8V/20AH鋰電池

23.充電器：16.8V/5A

24.正常工作溫度范圍：-20℃～+70℃

25.功耗：16V/1.8A

26.工作濕度：<85%

27.外形尺寸（L×W×H，mm）：295×195（不含接地端子）×65（含腳墊）
