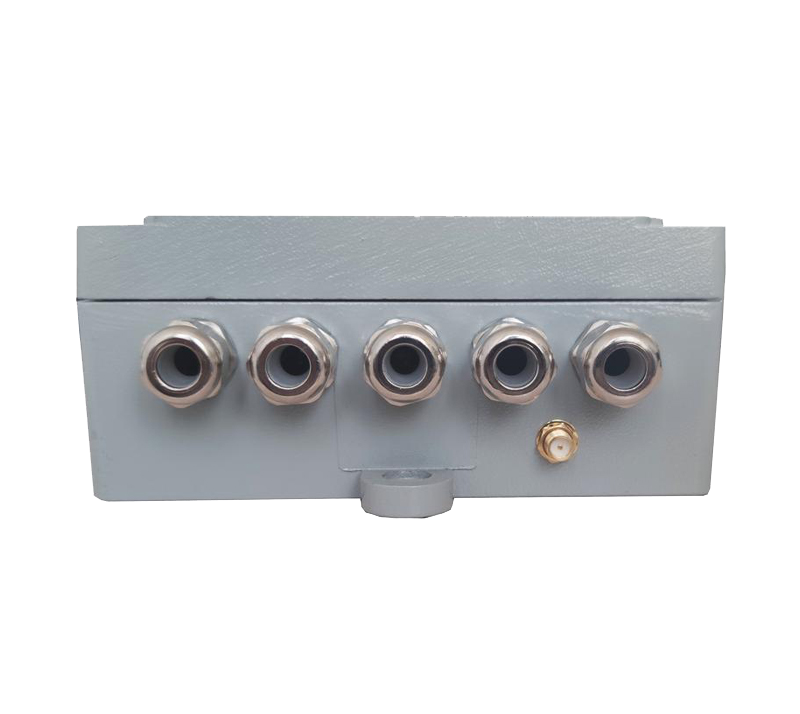

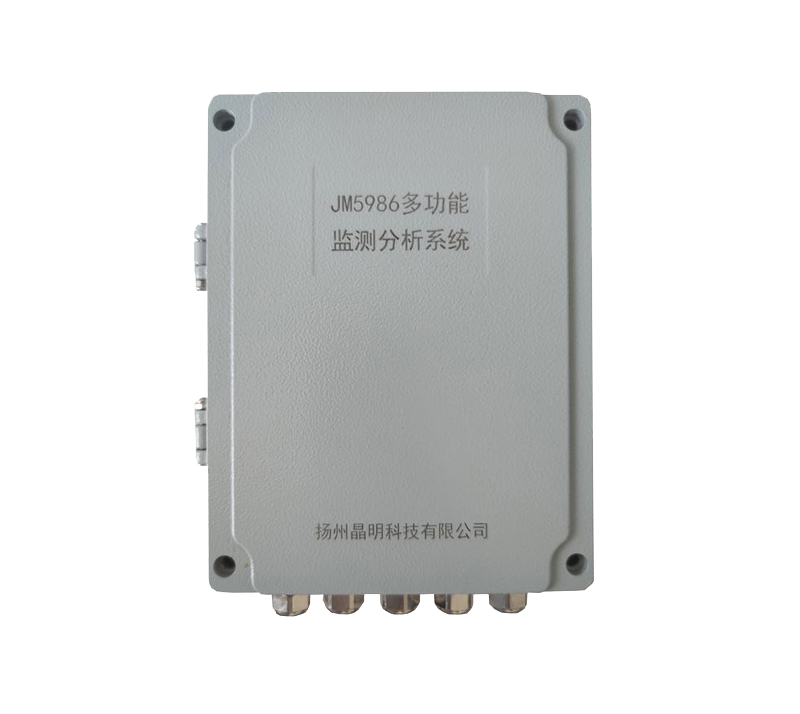

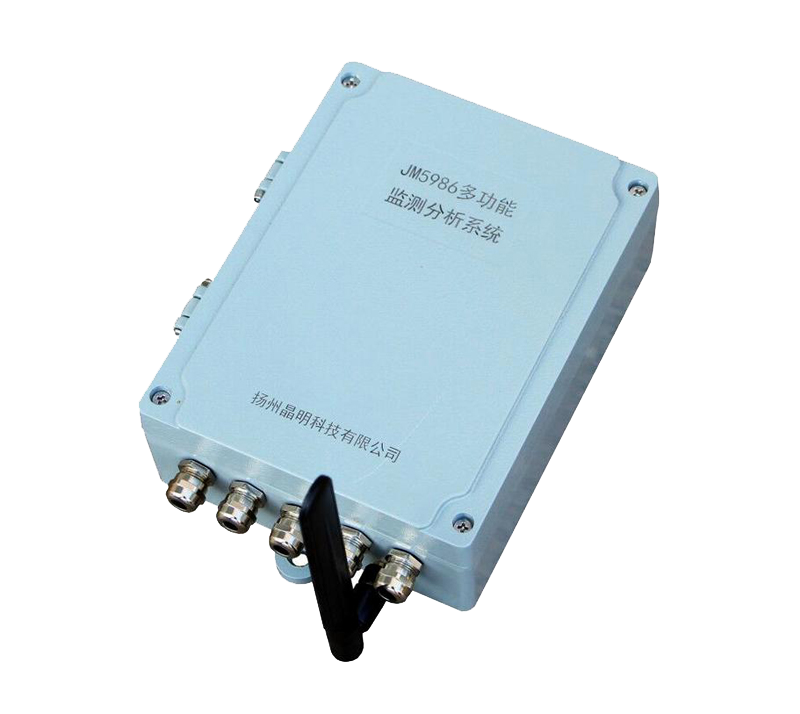

一、概述
JM5986多功能監測分析系統每個模塊4通道,適用于振弦、電壓、4-20mA電流變送器、溫度、電阻及電阻型傳感器、RS485數字傳感器等測量內容長期監測。系統每通道可以獨立設置參數,具有實時采集、定時采集、測量數據存貯、自動休眠、閾值報警等功能。其測量精度高、抗干擾能力強,適應長期運行,內嵌 4G 無線模塊,及高容量鋰電池,可選擇太陽能或交直流充電。
二、應用范圍
?適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測
?傳感器測點布設較為分散,需要無線遠程實時數據采集的場景
三、系統特點
?可采集振弦、電壓、電流、電阻、開關量、脈沖量、數字量等信號量,測量精度高,系統穩定可靠,具有較強的抗環境電磁干擾和抗工頻干擾的能力

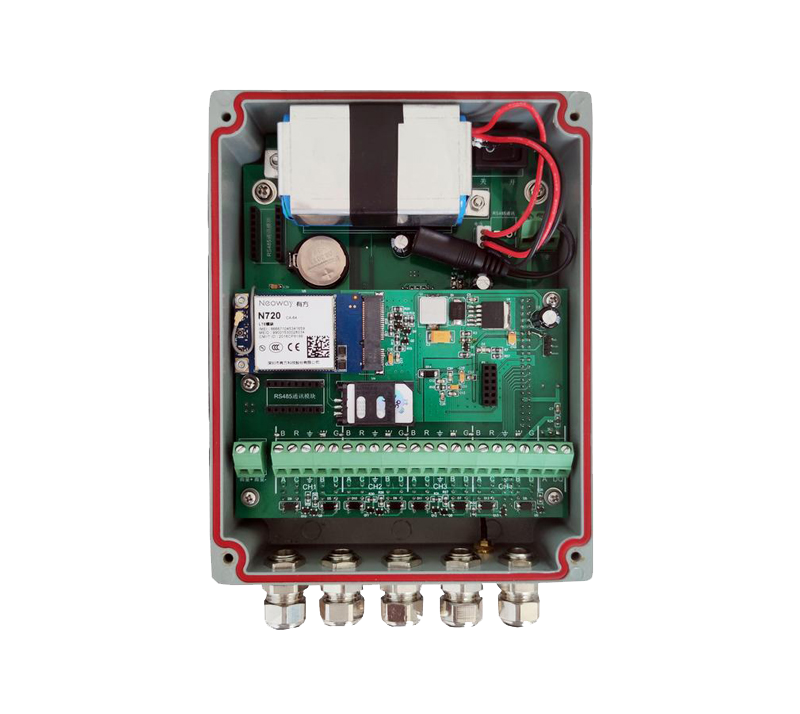

?系統將采集、傳輸、供電功能集成在模塊內,模塊有金屬外殼,可有效防護電磁干擾
?傳輸距離無限,可實現單點和群點的任意組合
?體積小巧,安裝簡便。內設簡易安裝說明,采用綠色接線端子,方便用戶在現場將傳感器與設備連接
?自帶供電管理系統,不采集時進入超低耗電休眠模式,內置電池續航能力強,外接太陽能供電系統,可對電池電量和太陽能板供電電壓實時監測,保證現場供電系統安全可靠
?系統節省了信號傳輸電纜和通訊電纜,測量數據實時上傳云平臺及客戶端網頁,系統組網簡便快捷經濟
?客戶端網頁平臺簡單易操作,主要功能有:在線測量(單次采集,連續采集) 、定時測量、離線測量 、越限報警、數據庫管理(SQL Server 大型網絡數據庫)、成果輸出(表,圖)等
四、系統組成

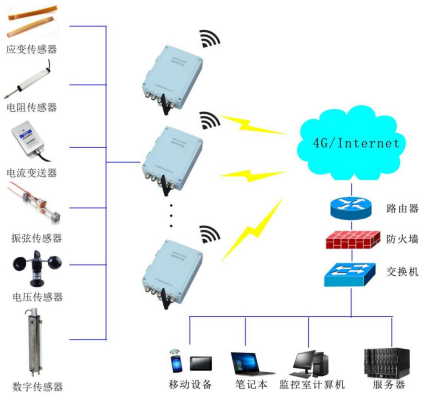

系統連接示意圖
五、主要性能指標
1.通道數:4
2.橋路類型:全橋、半橋、1/4橋(120Ω應變片無補償)、1/4 橋(公共補償片)、三線制自補償應變片、電壓輸入(熱電偶)、電阻及電阻型傳感器(支持三線制)、4-20mA變送器、振弦、485數字信號等
3.數據傳輸方式:4G
4.采樣速率:根據設置
5.AD位數:24
6.工作模式:在線和離線
7.RS485讀數:標準modbus協議
8.應變量程:±15000με/±30000με/±60000με可設置
9.應變分辨率:0.5με/1με/2με(根據量程)
10.應變測量精度:±0.2% FS±1με
11.電壓量程:±10V、±1.25V、±625mV、±312.5mV、±156.25mV、78.13mV
12.電流量程:0-40mA
13.精度:優于0.3%
14.測溫電阻范圍:10 ~ 200000Ω(支持DS18B20測溫)
15.振弦測量頻率范圍:400-10000Hz
16.頻率分辨率:0.1Hz
17.頻率誤差:±0.01%Rd±0.1Hz
18.通道接口:防水插頭
19.激勵電源:10V、12V、14V、16V可程控切換
20.供電:鋰電池7.4V/6.8Ah
21.充電器:12-32V
22.內置flash:8M
23.安裝固定方式:螺絲固定
24.防護等級:IP67
25.功耗:采集:7.4V/350mA 喚醒:7.4V/40mA 休眠:7.4V/20uA
26.外形尺寸(L*W*H,mm):180*140*61(不包括防水插座)
27.重量:1.5Kg
