一、概述

JM5987多功能監測分析系統適用于單臺或多臺組網自動測量振弦、應變、電阻、電流、電壓、開關、數字量輸出的傳感器信號，具有防水、防雷、抗電磁干擾等能力。傳感器通道接入任意組合、實時采集、定時采集、測量數據存貯、自動休眠等功能。其測量精度高、抗干擾能力強，適應長期運行，內嵌 4G 無線模塊及高容量鋰電池，可選擇太陽能或電源適配器對電池充電并給儀器供電。

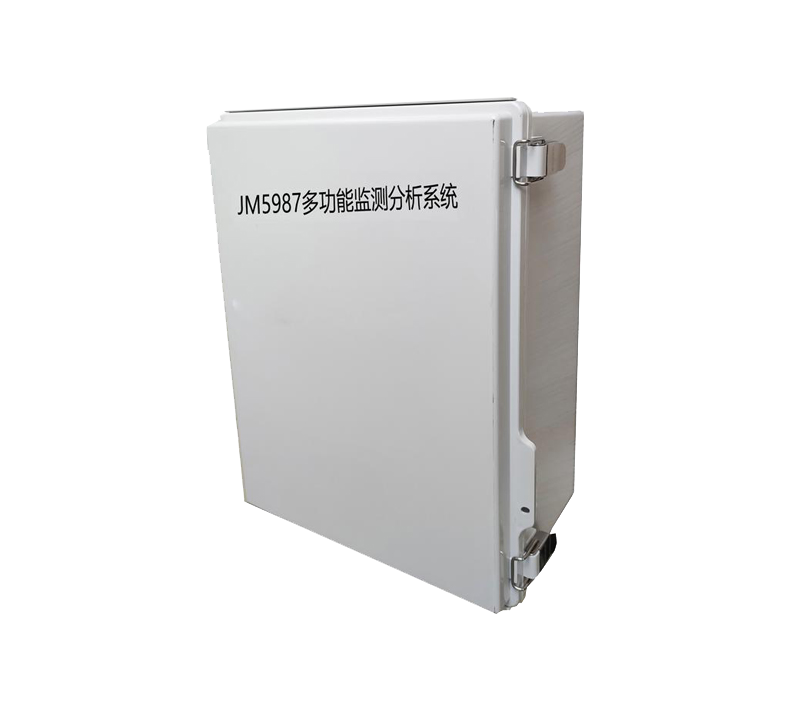

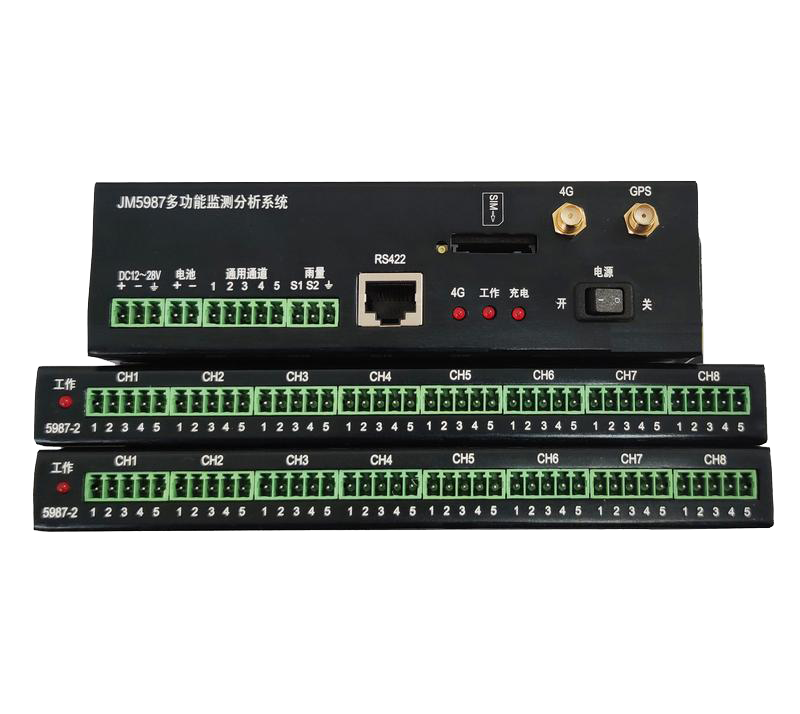

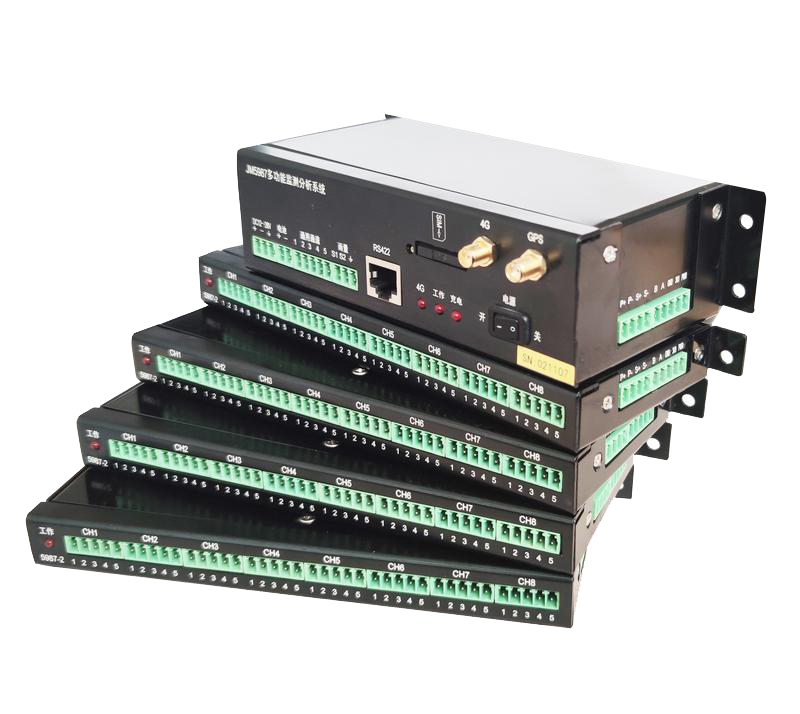

JM5987多功能監測分析系統由防水機箱、主控模塊(內置4G/GPRS)、任意組合的兩種測量模塊(應變模塊、多功能模塊)、電源模塊、避雷模塊等組成。

JM5987主控模塊與測量模塊可以分布式布置，能夠滿足大型結構測點多且分散的監測需求，大大減少了現場傳感器線纜的布置。

二、應用范圍

?適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測

?適用于傳感器測點布設集中或者分散，需要無線遠程實時數據采集的場景

三、系統特點

?開放式結構，模塊化組合，可采集振弦、電壓、電流、電阻、開關量、脈沖量、數字量等信號量，測量精度高，系統穩定可靠，具有較強的抗環境電磁干擾和抗工頻干擾的能力。

?模塊化組合，主要由測量模塊﹑主控模塊，電源模塊組成。兩種測量模塊可任意組合，模塊有金屬外殼，可有效防護電磁干擾，模塊與主板間通過插拔端子進行有線連接，系統自動識別模塊類型及插座地址。

?統將采集、傳輸、供電功能集成在模塊內，模塊有金屬外殼，可有效防護電磁干擾

?傳輸距離無限，可實現單點和群點的任意組合

?內設簡易安裝說明，采用拔插式接線端子，方便用戶在現場將傳感器與設備連接。

?自帶供電管理系統，不采集時進入超低耗電休眠模式，內置電池續航能力強，外接太陽能供電系統，可對電池電量和太陽能板供電電壓實時監測，保證現場供電系統安全可靠

?系統節省了信號傳輸電纜和通訊電纜，測量數據實時上傳云平臺及客戶端網頁，系統組網簡便快捷經濟

?客戶端網頁平臺簡單易操作，主要功能有：在線測量(單次采集，連續采集) 、定時測量、離線測量 、越限報警、數據庫管理(SQL Server 大型網絡數據庫)、成果輸出(表，圖)等

四、系統組成

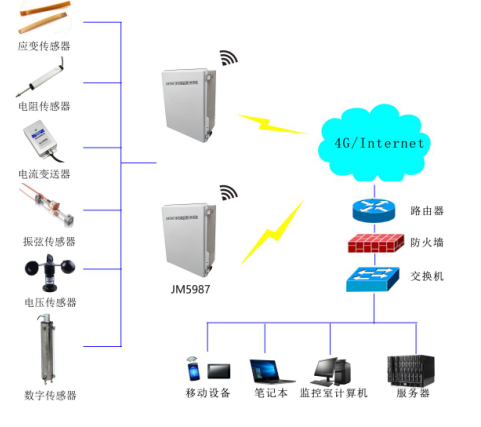

系統連接示意圖

五、主要性能指標

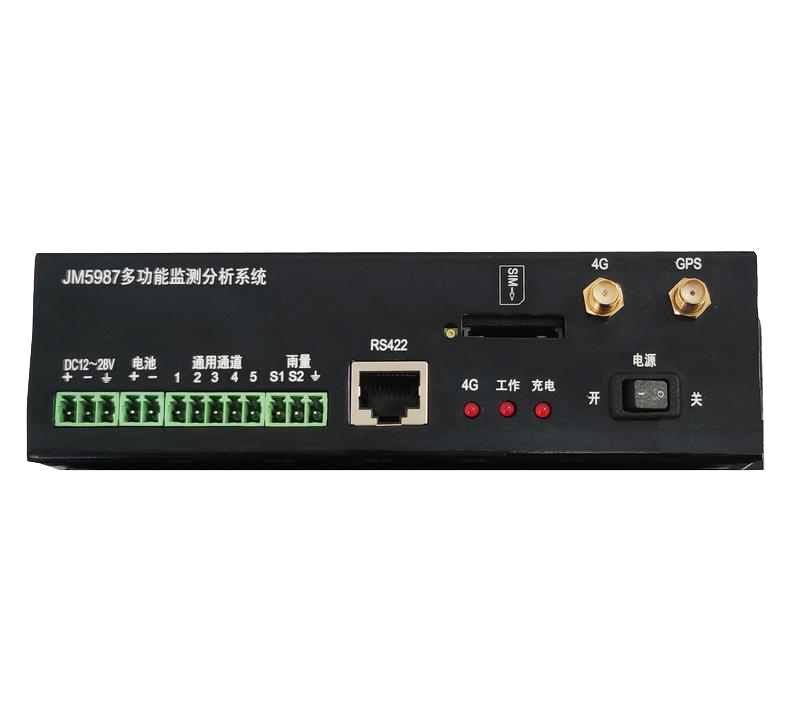

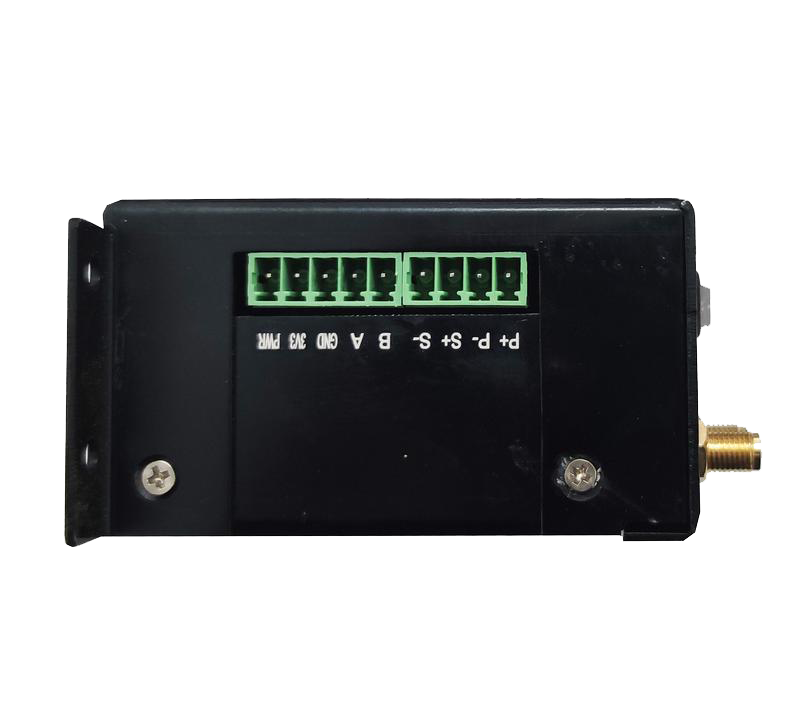

JM5987主控單元

1.數據傳輸方式：4G（全網通）

2.采樣速率：根據設置

3.內置flash：1G

4.自動識別模塊類型

5.支持8~128通道

6.安裝固定方式：螺絲固定

7.供電：鋰電池7.4V/6.8Ah

8.電源適配器：DC19V/4.74A

9.功耗：2W(1主控+16測量單元)

10.外形尺寸（L*W*H）：175mm*45mm*80mm

JM5987-1應變測量單元

1.通道數：8

2.量程：±15000με/±30000με/±60000με可設置

3.分辨率：0.5με/1με/2με（根據量程）

4.測量精度：±0.2% FS±1με

5.平衡方式：初讀數法

6.平衡范圍：±15000με/±30000με/±60000με（根據量程）

7.橋壓：DC2V

8.靈敏系數設置范圍：無限/制

9.穩定性：溫漂：<1με/℃；時漂：<3με/4h

10.應變片阻值：50 ～ 20000Ω，理論無限/制

11.橋路類型：全橋、半橋、1/4橋（120Ω應變片無補償）、1/4 橋（公共補償片）、三線制自補償應變片(當使用1/4 橋公共補償時，是借用模塊的第8通道作為補償通道，無單獨的補償通道）

12.外形尺寸（L*W*H）：205mm*20mm*75mm

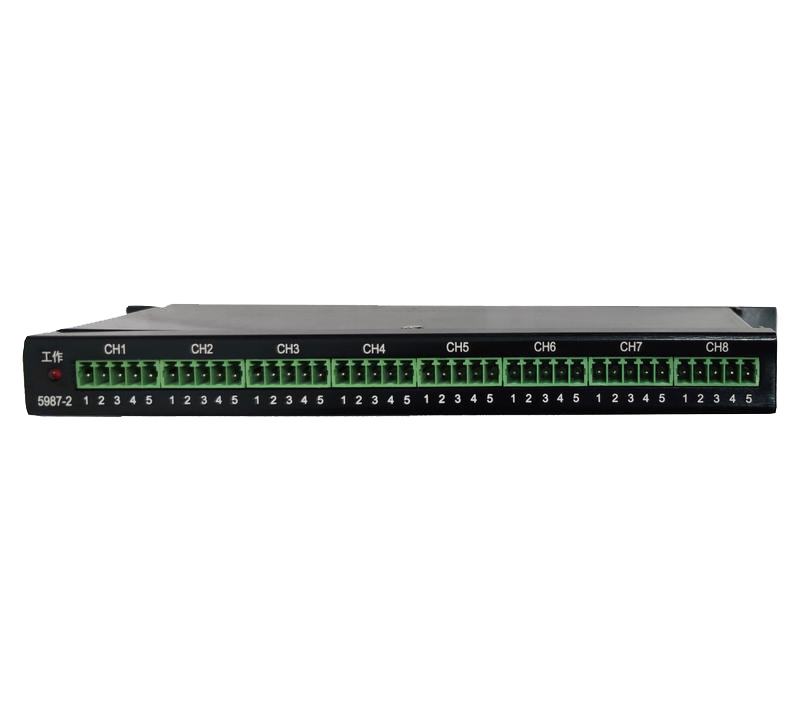

JM5987-2多功能測量單元

1.通道數：8

2.測量內容：電壓、4-20mA變送器、電阻、熱電阻、振弦、RS485數字傳感器

3.采樣速率：根據設置

4.AD位數：24

5.工作模式：在線和離線

6.RS485讀數：標準modbus協議

7.電壓量程：±10V、±1.25V、±625mV、±312.5mV、±156.25mV、78.13mV

8.電流量程：0-40mA

9.精度：優于0.3%

10.測溫電阻范圍：10 ～ 200000Ω(支持DS18B20測溫)

11.振弦測量頻率范圍：400-10000Hz

12.頻率分辨率：0.1Hz

13.頻率誤差：±0.01%Rd±0.1Hz

14.激勵電源：10V、12V、14V、16V可程控切換

15.外形尺寸（L*W*H）：205mm*20mm*75mm
