1概述

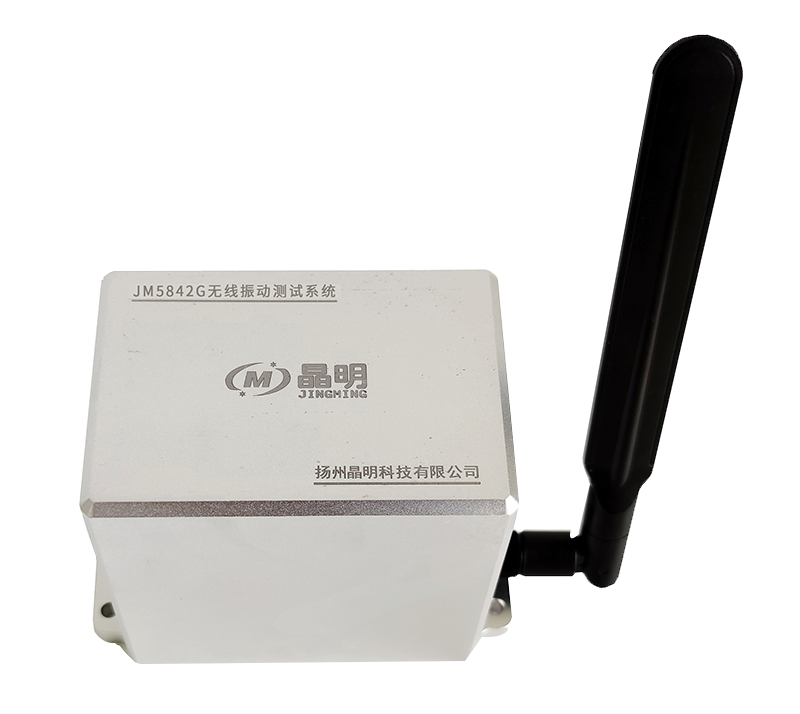

JM5842G是一款基于4G傳輸?shù)臒o線三向振動監測系統，是理想的結構安全監測，預測性維護的得力助手。結構物數據可以通過4G網絡上傳至云端，用戶可以通過大數據分析評估單體及區域結構物風險等級，提高管理效率和應急水平，避免損失。

系統內置三向高性能MEMS加速度傳感器，量程±2g、±4g、±8g多檔量程程控設置；內置大容量可充電鋰電池，支持長時間待機測試。

2應用范圍

?適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測

?斜拉橋、懸索橋、系桿拱橋和施工中的纜索等索的基頻、索力的測量

?一般的結構的振動加速度及溫度測量

3系統特點

?支持加速度和溫度等精準測量、采集、存儲等功能

?支持2G/3G/4G通信功能

?低功耗設計，內置大容量電池

?支持設備自身工況狀態檢測（如：信號強度、電池電壓等），定時上報

?體積精巧，便于攜帶和安裝

?低功耗設計，包括休眠模式、定時上下線模式

?配備太陽能充放電管理系統，從而達到更長時間的現場監測使用

?傳感器通過CAT1網絡進行并網實現通訊，支持任意多個振動傳感器節點在線采集

?內置大容量FLASH存儲芯片，可以實時將采集到的振動數據進行本地存儲實現備份

?看門狗設計，保證系統穩定

?電源接口內置反相保護和過壓保護

4系統組成

?JM5842G無線振動測試系統主機

?客戶端配置軟件

?系統監測平臺

5采集器主要性能指標

1.測點數：X/Y/Z向加速度測量，外加一路溫度測量

2.采集頻率：32Hz/CH

3.量程：±2g、±4g、±8g

4.高分辨率：0.004mg

5.測量精度：±2000mg對應0.04mg，±4000mg對應0.08mg，±8000mg對應0.16mg

6.工作模式：實時采集、定時采集、休眠模式

7.通訊方式：4G

8.內置flash：32M

9.天線：外置

10.通訊距離：不限

11.電源：

a)內置大容量鋰電池，3.7V/23.4AH

b)外接電源適配器DC9～24V，也給電池充電

12.結構形式：盒式

13.功耗：發送功率2.97W，待機功率0.507W，休眠功率0.0084W

14.防護等級：IP65

15.重量：1089g

16.外形尺寸（L×W×H，mm）: 115*67*90

6系統連接與軟件

6.1儀器的連接

如下圖所示，首先進行硬件連接。

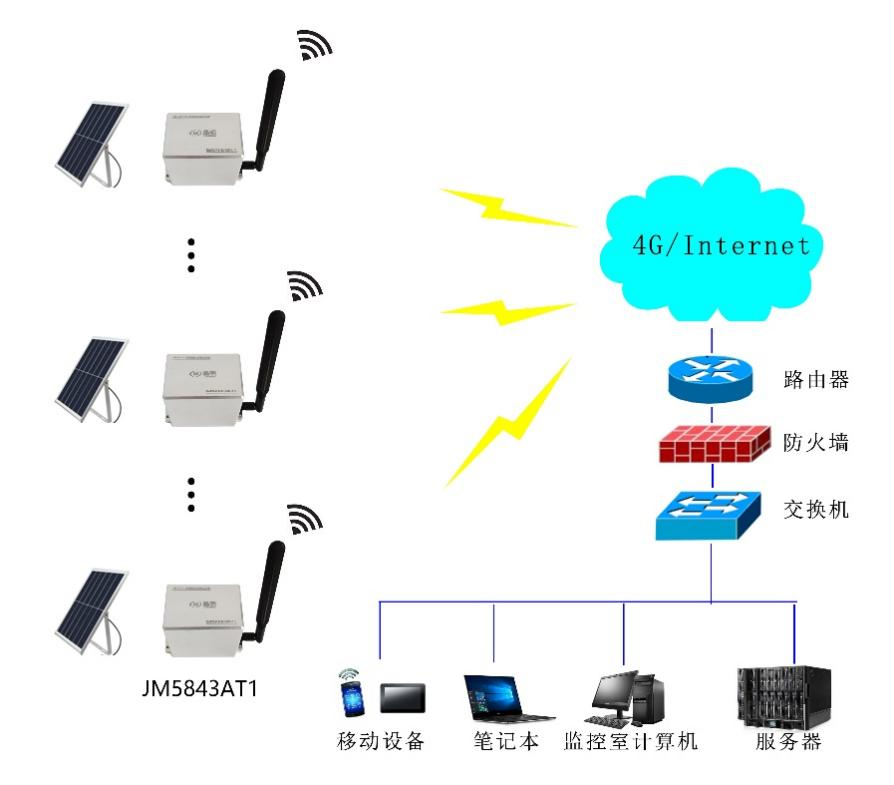

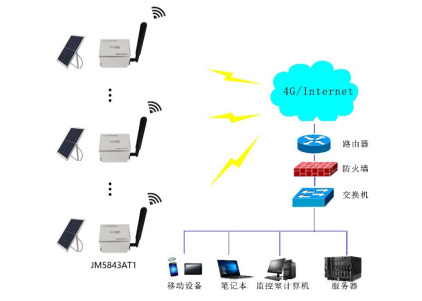

遠程連接示意圖

版本說明
