一、概述

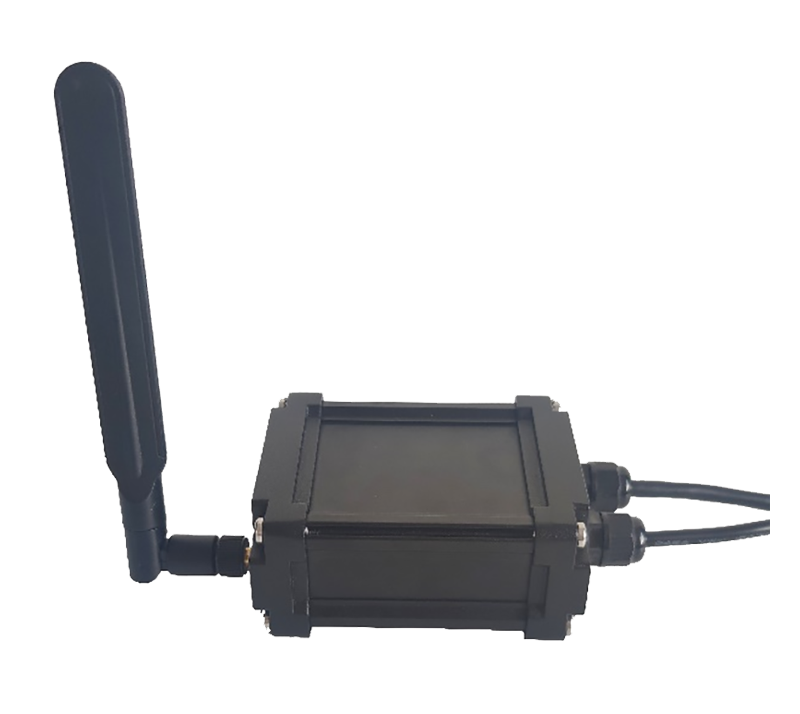

JM1813E單通道Modbus轉4G路由器,通過4G網絡將Modbus傳感器數據上傳到遠端云服務器的設備,設備可實現遠程監控及控制,支持基站定位。設備內置鋰電池及充電電路,通過外接電源或太陽能板充電,充電電壓范圍DC9-28V。設備提供一路12V激勵電源及一路RS485接口供傳感器接入。設備自帶32M內存,設備具有干簧管復位功能。
二、應用范圍
?適用于橋梁、房屋等大型結構、工程機械、港口機械等大型設備的運營狀況長期在線監測
?傳感器測點布設較為分散,需要無線遠程實時數據采集的場景
三、系統特點
?使用簡單方便,整個系統具有較高的實用性和穩定性;
?結構緊湊,體積輕巧,具有廣泛的使用價值;
?傳輸距離無限,可實現單點和群點的任意組合
?自帶供電管理系統,不采集時進入超低耗電休眠模式,內置電池續航能力強,外接太陽能供電系統,可對電池電量和太陽能板供電電壓實時監測,保證現場供電系統安全可靠
?系統節省了信號傳輸電纜和通訊電纜,測量數據實時上傳云平臺及客戶端網頁,系統組網簡便快捷經濟
?客戶端網頁平臺簡單易操作,主要功能有:在線測量(單次采集,連續采集) 、定時測量、離線測量 、越限報警、數據庫管理(SQL Server 大型網絡數據庫)、成果輸出(表,圖)等
四、系統組成

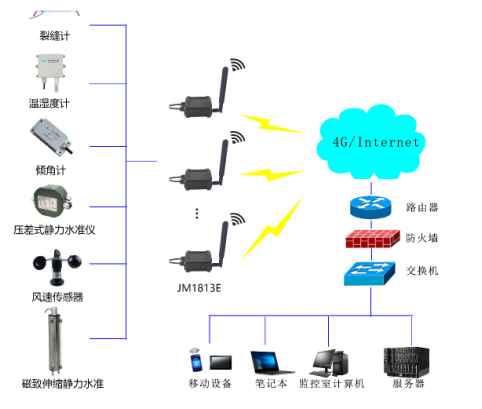

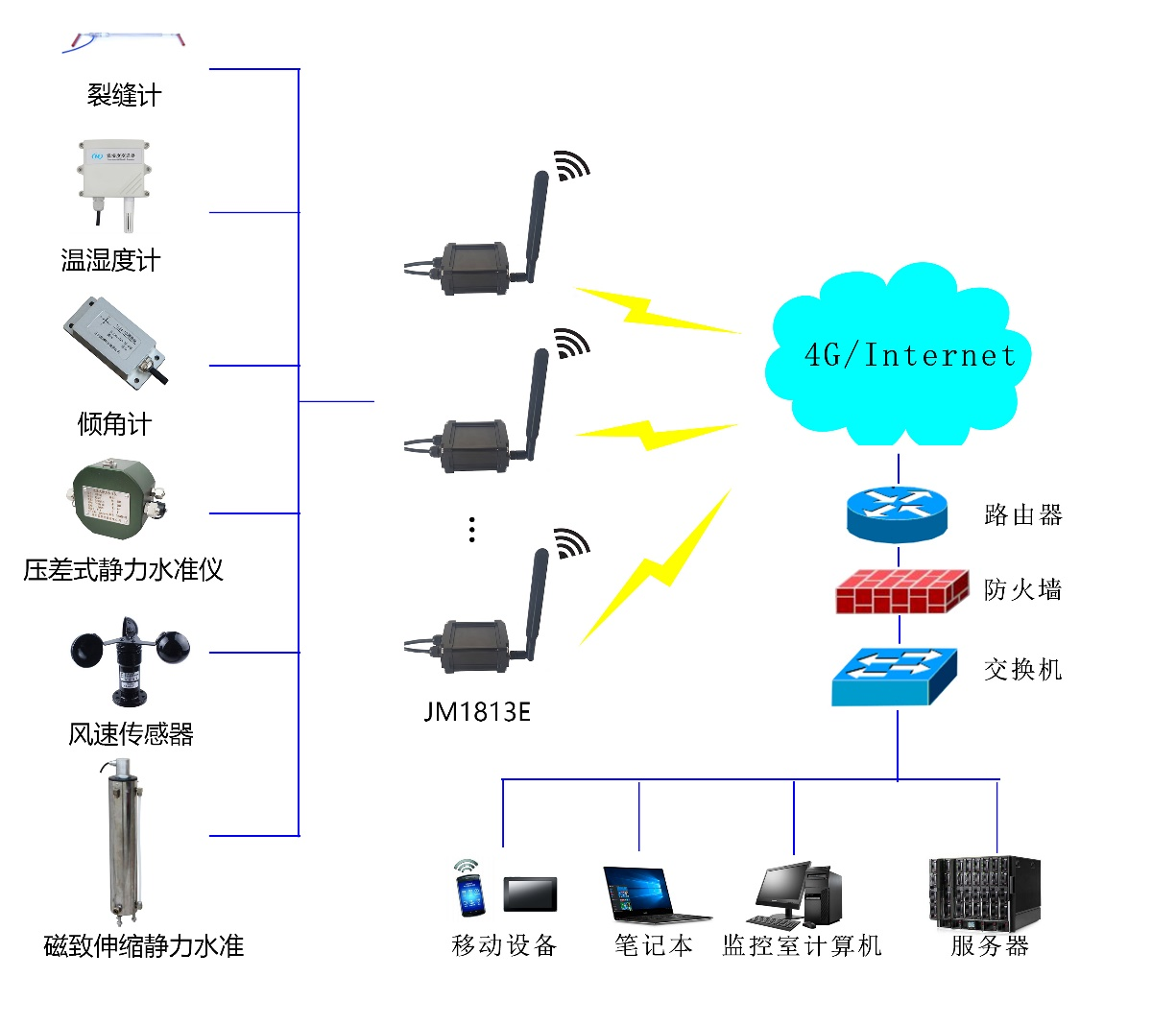

系統連接示意圖
五、主要性能指標
1.通道數:單通道
2.采樣速率:根據設置
3.通訊方式:4G
4.RS485讀數:標準Modbus協議
5.電池容量:3.7V/5.2AH
6.內置flash:32M
7.充電電壓:DC9-28V
8.激勵電源:12V(可定制24V)
9.工作方式:定時采集,休眠
10.接線方式:激勵電源正:紅
激勵電源負:黑
RS485A:黃
RS485B:綠
外殼地:屏蔽層
11.功耗:低3.7V/0.6mA
12.防護等級:IP67
13.外形尺寸(L*W*H):97mm×80mm×45mm
14.重量:450g
