一、 概述

JM3872/JM3873/JM3874多功能振動測試系統是一套建筑橋梁動載、模態測試分析系統，利用ZigBee無線傳輸數據，廣泛應用于橋梁、大型建筑及大型機械設備等不易實現人工激勵的結構的實驗?zāi)B(tài)分析。

二、 應用范圍

l橋梁、大型建筑及大型鋼桁架結構等的不測力法實驗?zāi)B(tài)分析

l配合模態分析軟件，方便、準確的獲得各種橋梁及大型建筑的振型、固有頻率、阻尼比等數據

三、 系統特點

l每臺內置一個高靈敏度、低頻拾振器(JM3873內置2個、JM3874內置3個拾振器)，另外擴1路外接通道，可接拾振器或電壓信號

l拾振器信號的調理很完善，保留了拾振器的所有四擋擋位，同時具有積分功能及多擋增益、濾波器可供選擇，保證了系統適用于各類拾振器的振動測試

l體積小巧，方便攜帶，直接安裝于測點附近

l內嵌一次硬件積分電路，可直接實現位移的測量

l創新的無線傳輸協議配合內置的1GB存儲器，保證了測試數據的可靠性及安全性

l通訊方式為ZigBee（非路由）+總線或ZigBee（路由）+總線，ZigBee路由模式節點之間可路由接力傳輸，提高了現場測點布置的方便性，用戶可配置的網絡組網結構，可配置為網狀或星形網絡

l系統可設置固定參考通道，在平穩振動時移動其他采集器，多次采集數據，不增加硬件投入，就可達到實驗要求的任意多測點數

l全電子化、程控化設計、直觀的工作狀態指示

l內置大容量可充電鋰電池

l無線配置及采集分析軟件

四、 系統組成

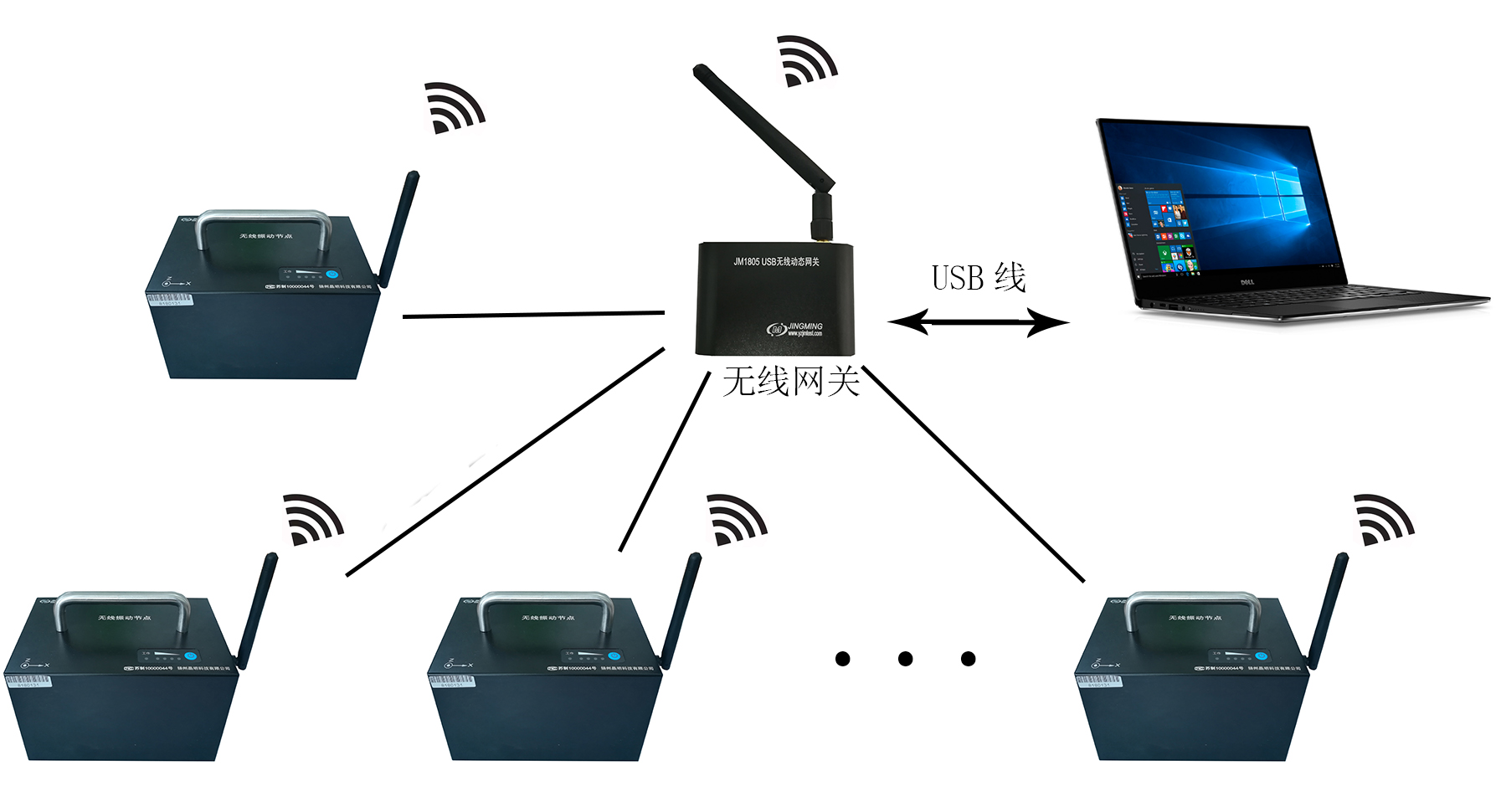

無線連接非路由示意圖（星型結構）

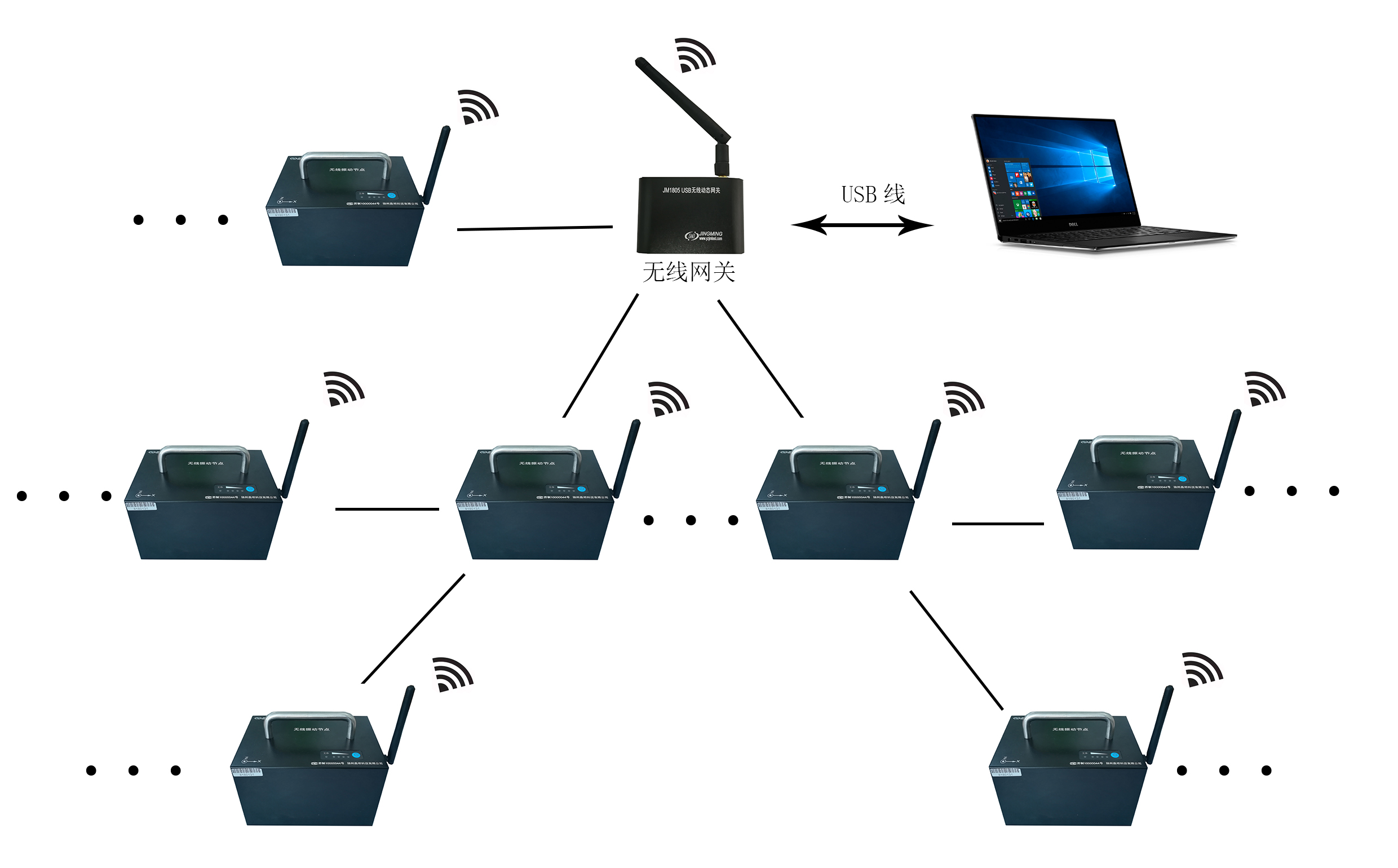

無線連接路由模式示意圖（樹型結構）

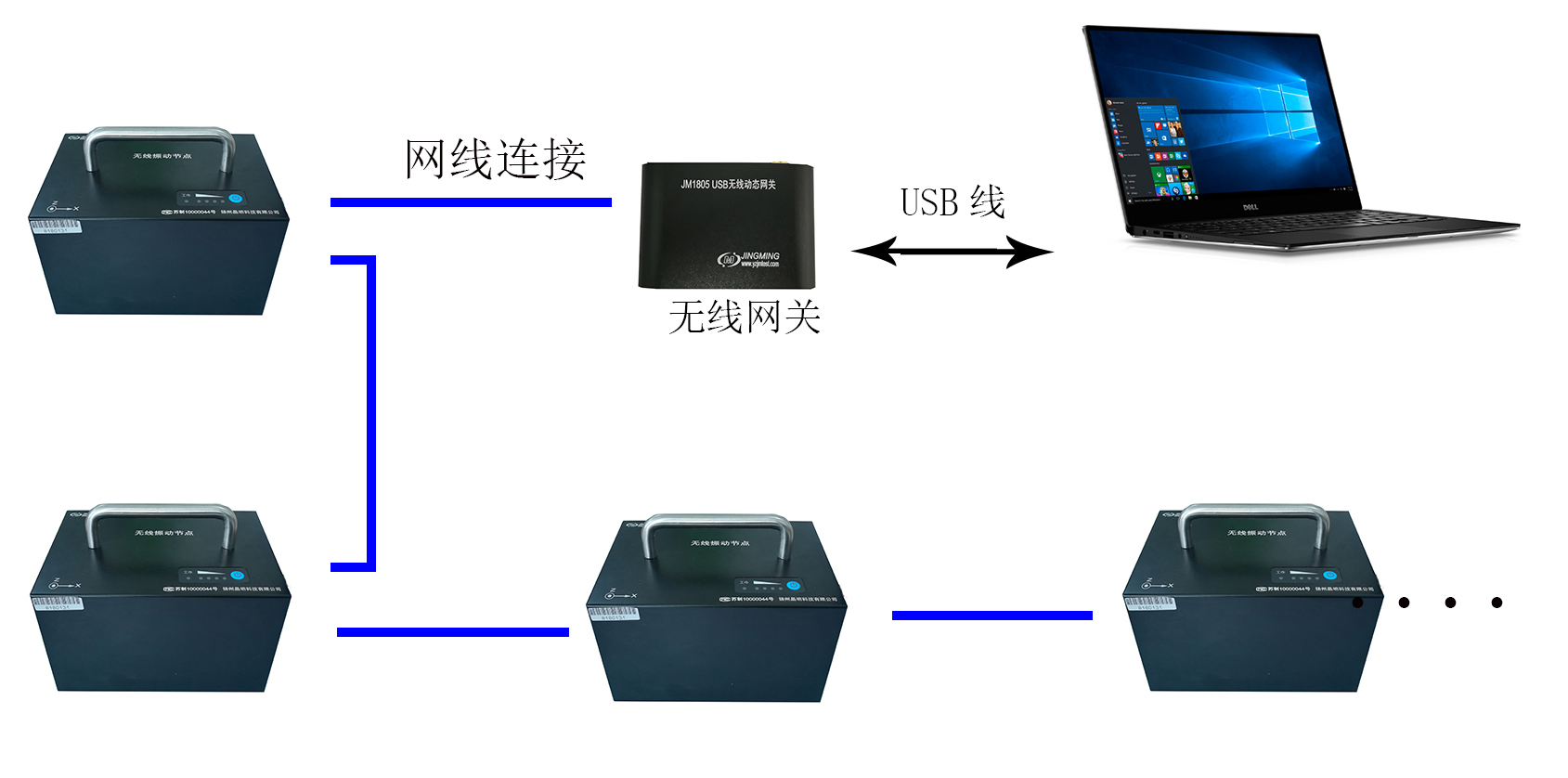

多臺總線連接示意圖

五、 主要性能指標

1. 通道數：JM3872為2通道（1路內置拾振器+1路外接電壓通道）/JM3873為3通道（2路內置拾振器+1路外接電壓通道）/JM3874為3通道（3路內置拾振器）

2. 工作電源：內置可充電鋰離子電池

3. 電池容量：JM3872:3.7V/7.8AH采集/JM3873:11.1V/4.5AH采集/JM3874:11.1V/4.5AH采集

4. 可邊充電邊工作

5. 內置拾振器

量程：加速度、小速度、中速度、大速度可軟件程控

通道序號： CH1:Z向；CH2:外接電壓

6. 信號耦合方式：DC 或AC，程控設置；AC頻率下限0.03Hz

7. 增益分擋：*1、*3、*10、*30、*100、*300、*1000、*3000，每通道獨立設置

8. 增益精度：±0.3%

9. 量程：±5Vp

10. 積分：每通道獨立設置

精度：±3%

頻率范圍：0.1～100Hz

11. 濾波器：

衰減率：-12dB/oct

分擋：10、30、100、300Hz 每通道獨立設置

12. AD位數：24bits

13. 采樣模式：過采樣模式

14. 采樣速率：1024Hz/CH，多擋可設置

15. 采樣方式：每通道獨立ADC并行同步采集

16. 工作模式：在線或離線

17. 數據上傳方式：

a) 實時上傳

b) 文件存儲、抽點上傳

c) 文件存儲、文件上傳

18. 內置存儲器容量：1GB

19. 離線測試數據存儲形式：文件

20. 離線測量文件數：512max

21. 功耗：3.7V/0.2A

22. ZIGBEE無線

a) 通訊協議： IEEE802.15.4/ZIGBEE

b) 天線：外接

c) 傳輸距離：500米（視距）

23. 總線（選配）

a) 總線類型： RS422

b) 接口類型：網口

傳輸距離：500米（節點之間），具有總線驅動功能
