一、概述

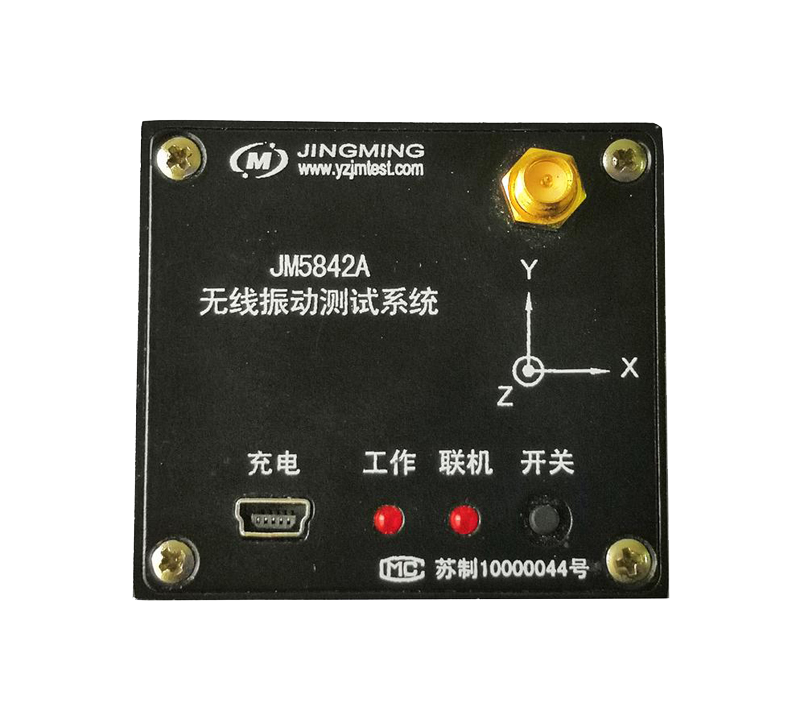

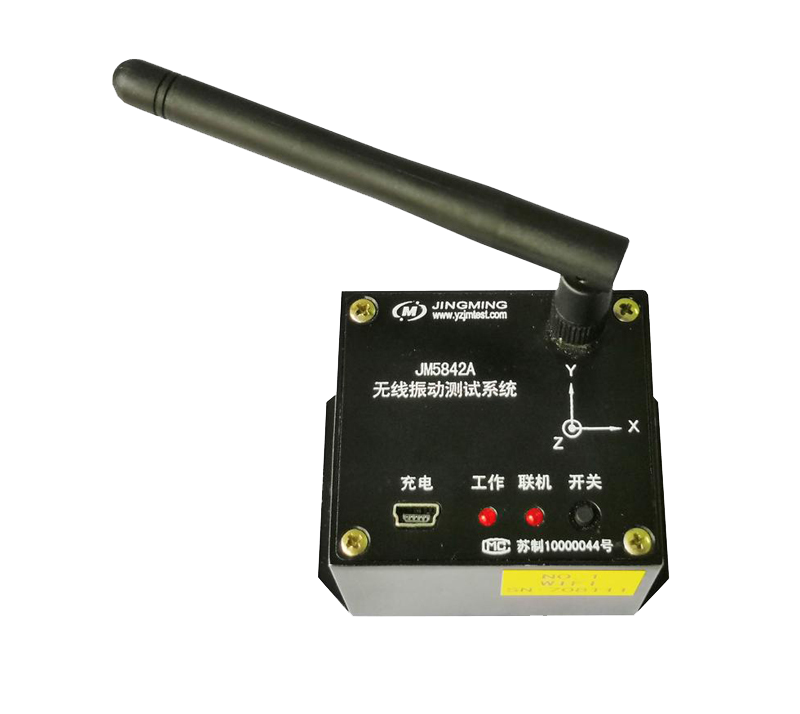

JM5842A無線振動測試儀屬于工程型測試儀,內置內置X、Y、Z三軸向電容式加速度傳感器,±2g/±6g滿量程,多擋量程程控設置,內置大容量可充電鋰電池,支持ZigBee或WiFi無線通訊,配套專/業的索力測試分析軟件,特別適合大中型橋梁的索力測試,也可用于一般的振動測試。
二、應用范圍
? 適用于結構的振動加速度測量
?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構性能、動力學性能等測試,體積小巧,便于攜帶,適用于現場測試場合
三、系統特點
?內置高性能三向加速度傳感器
?體積小巧,方便攜帶,可使用磁力座固定安裝
?內置可充電鋰電池,無需外接電源即可連續工作8小時,電池滿足航空運輸規范,便于航空攜帶,適用各種工程試驗現場
?ZigBee無線或WiFi無線通訊可選,有效減少現場工作量,提高現場測試安全,適用于高危行業測試場合
?內置1G存儲,支持在線、離線測試, 一旦通訊異常數據可以存儲在內置存儲卡中,待通訊正常時,將存儲卡的數據回收到電腦硬盤中,保證數據的完整性
四、系統組成

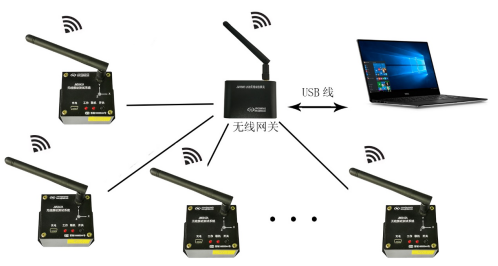

Zigbee無線連接示意圖

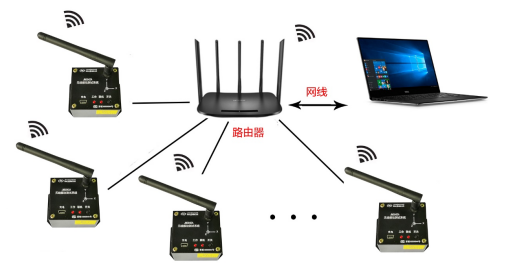

WiFi無線連接示意圖
五、主要性能指標
JM5842A主要技術指標
1.通道數:3,內置三向加速度傳感器
2.工作電源:內置可充電鋰離子電池
3.電池容量:3.7V/1.2AH
4.電池充電(USB口):
a)充電接口:miniUSB
b)充電電壓:5V±0.25V
c)充電電流: 500mA
d)充電電源:計算機USB電源或?qū)S贸潆娺m配器
5.可邊充電邊工作
6.內置加速度傳感器
a)頻響:DC~500Hz
b)噪聲譜密度:50ug/
c)橫向靈敏度:<5%
d)通道序號:CH1:X向;CH2:Y向;CH3:Z向
7.信號耦合方式:DC及AC每通道獨立設置
8.AC耦合下限頻率:0.01Hz(-5%)
9.量程:±6g、±2g、±0.6g、±0.2g、±0.06g、±0.02g每通道多檔獨立設置
10.精度:±0.2%
11.AD位數:24bits
12.采樣模式:過采樣模式
13.采樣速率:1000Hz/CH,多檔可設置(離線采集采樣率1600Hz/CH)
14.采樣方式:每通道獨立ADC并行同步采集
15.工作模式:在線或離線
16.數據上傳方式:
實時上傳
抽點上傳、節點暫存、文件上傳
節點存文件(離線采集)
觸發采樣,讀文件
17.內置存儲器容量:1G
18.離線測試數據存儲形式:文件
19.離線測量文件數:126max
20.功耗:3.7V/0.15A
21.工作時間:約8h
22.無線:
通訊協議: IEEE802.15.4/ZIGBEE通訊協議
天線:外接
傳輸距離:500米(視距)
23.尺寸:60(L)* 46(W)* 38(H,不含天線)
JM1803 USB網關主要技術指標
1.連接接口:miniUSB
2.通訊接口:USB
3.工作電源:計算機USB口供電
4.無線:
a)通訊協議:符合IEEE802.15.4/ZIGBEE通訊標準
b)支持節點容量:128
5.總線:(本系統不適用)
a)通訊接口類型:RJ45
b)通訊總線類型:RS422
c)外接電源:本系統不適用
d)支持節點容量:100
e)總線/無線工作方式選擇:微型撥動開關
