一、概述

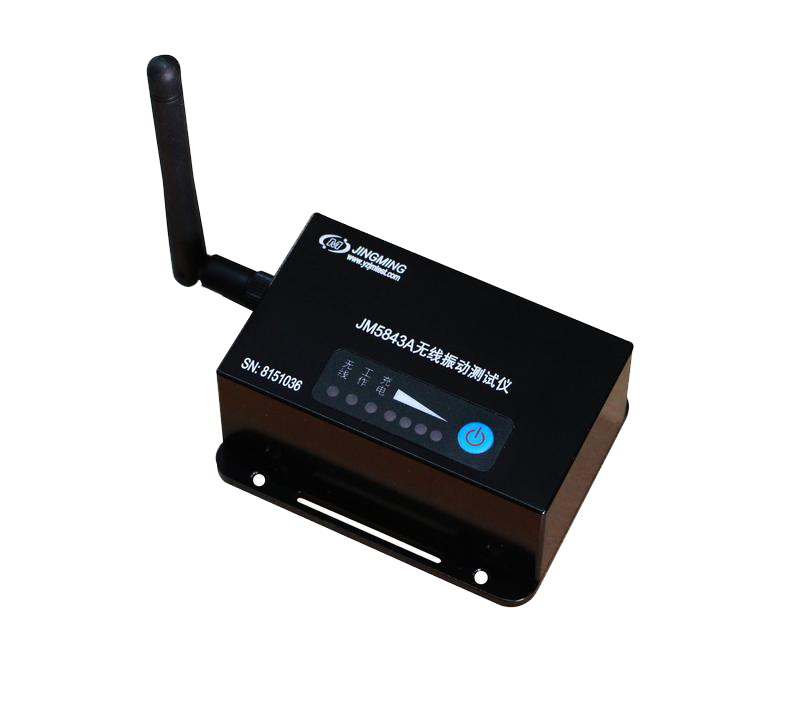

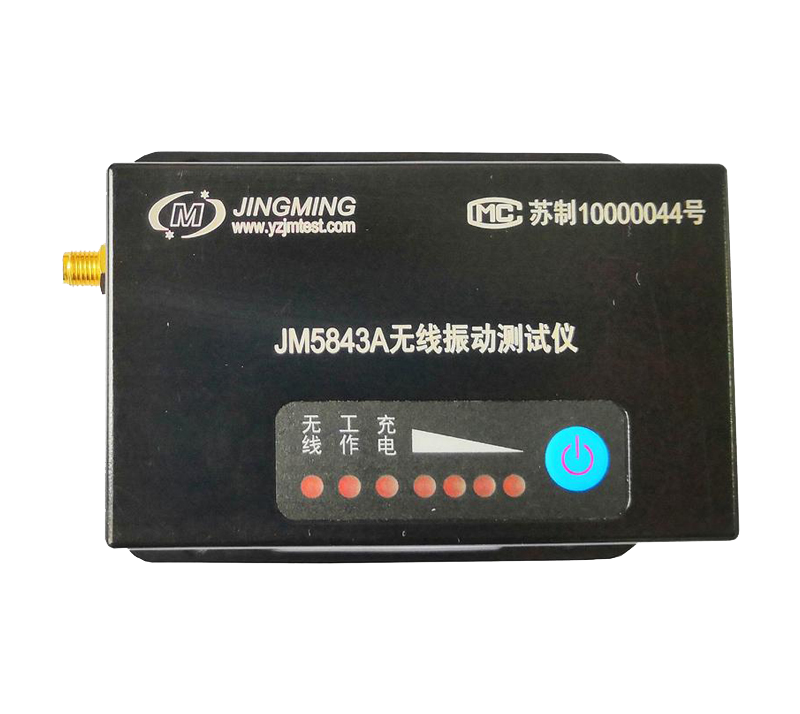

JM5843A無線振動測試儀屬于工程型測試儀，內置單軸向高性能MEMS加速度傳感器，±2g滿量程，多擋量程程控設置，內置大容量可充電鋰電池，支持ZigBee或WiFi無線通訊，配套專/業的索力測試分析軟件，特別適合大中型橋梁的索力測試，也可用于一般的振動測試。

二、應用范圍

? 斜拉橋、懸索橋、系桿拱橋和施工中的纜索等索的基頻、索力的測量

? 結構的振動加速度測量

三、系統特點

?內置高性能單向加速度傳感器

?體積小巧，方便攜帶，可使用磁力座固定安裝

?內置可充電鋰電池，無需外接電源即可連續工作超過12小時，電池滿足航空運輸規范，便于航空攜帶，適用各種工程試驗現場

?ZigBee無線或WiFi無線通訊可選，有效減少現場工作量，提高現場測試安全，適用于高危行業測試場合

?內置1G存儲，支持在線、離線測試， 一旦通訊異常數據可以存儲在內置存儲卡中，待通訊正常時，將存儲卡的數據回收到電腦硬盤中，保證數據的完整性

四、系統組成

Zigbee無線連接示意圖

Zigbee（路由）無線連接示意圖

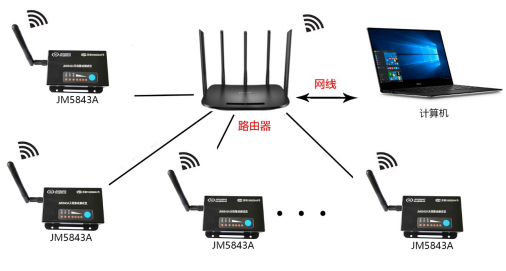

WiFi無線連接示意圖

五、主要性能指標

JM5843A主要技術指標

1.通道數：1，內置單軸Z向加速度傳感器

2.工作電源：內置可充電鋰離子電池

3.電池容量：3.7V/2.6AH

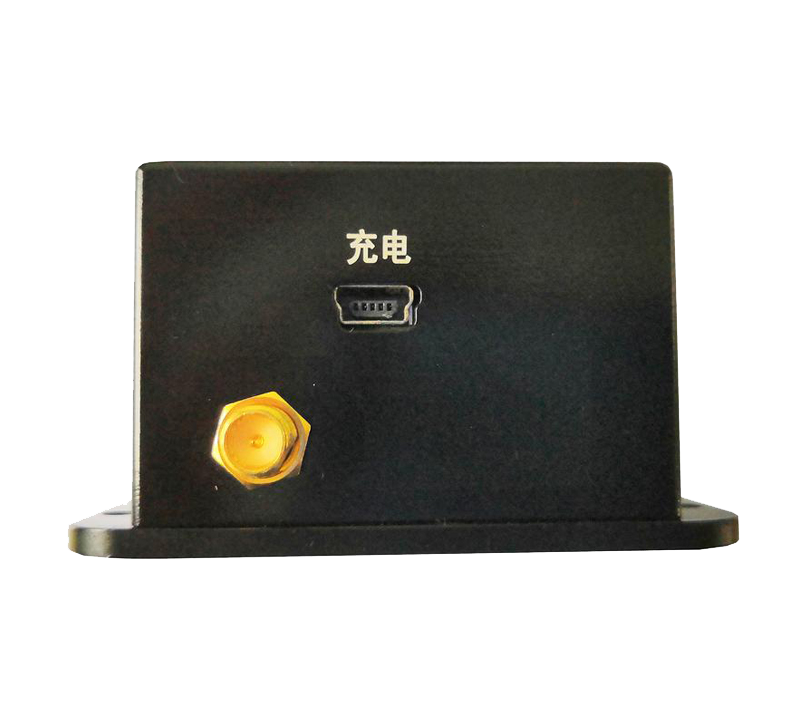

4.電池充電（USB口）

a)充電接口：miniUSB

b)充電電壓：5V±0.25V

c)充電電流： 500mA

d)充電電源：計算機USB電源或?qū)Ｓ贸潆娺m配器

5.可邊充電邊工作

6.內置加速度傳感器

量程：±2g

頻響：DC～100Hz

橫向靈敏度：<5%

7.信號耦合方式：DC及AC

8.AC耦合下限頻率（-3dB）：0.2Hz、0.02Hz

9.量程：AC耦合多擋量程可設置，DC耦合僅支持±2g量程

10.精度：±0.5%

11.AD位數：24bits

12.采樣模式：過采樣模式

13.采樣速率：高1KHz，多檔可設置

14.工作模式：在線或離線

15.內置存儲器容量：1GB

16.離線測試數據存儲形式：文件

17.離線測量文件數：128

18.功耗：3.7V/0.1A

19.工作時間：＞12h

20.無線

通訊協議： IEEE802.15.4/ZIGBEE通訊協議

天線：外接

通訊距離：視距500米

21.尺寸：60（L）* 46(W)* 38(H，不含天線)

JM1803 USB網關主要技術指標

1.連接接口：miniUSB

2.通訊接口：USB

3.工作電源：計算機USB口供電

4.無線：

a)通訊協議：符合IEEE802.15.4/ZIGBEE通訊標準

b)支持節點容量：128

5.總線：(本系統不適用)

a)通訊接口類型：RJ45

b)通訊總線類型：RS422

c)外接電源：本系統不適用

d)支持節點容量：100

e)總線/無線工作方式選擇：微型撥動開關
