一、概述
JM3849無線動態應變測試系統四測點每臺,特別適合測點分布相對分散的工程測試場合。儀器內置大容量可充電電池,可連續工作八小時以上,免除現場供電問題。也支持外接直流電源(蓄電池、太陽能電池)供電,直流供電的范圍很寬9V~36V,適合長期監控。內置大容量存儲器。儀器每個測點橋路獨立設置,現場測試方式更加靈活。測點上限與采樣率有關,儀器總帶寬為4k,以128Hz采樣,四通道全開,多可連接8臺設備同時工作。
JM3849是由揚州晶明科技有限公司創新設計的第三代應變測試系統,不用連接線,不用短接片,真正地消除了接觸電勢及熱電勢影響,支持多種橋路形式及傳感器。無線組網:多臺設備根據zigbee通訊協議,由網關控制,可視距離通訊不低于500m。
二、應用范圍
?工程試驗現場(混凝土或鋼結構的動載強度試驗)
? 土木工程、機械工程等領域高空不易于布線環境下的結構力學性能測試
三、系統特點
?體積小巧,內置可充電鋰電池組,電池滿足航空運輸規范,便于航空攜帶,適用各種工程試驗現場
?內置多功能適調器,無需外掛調理模塊,可完成應力應變、橋式傳感器等信號的測試
?同時支持zigbee無線、USB口工作方式
?軟件支持靜態和動靜態測試
?支持在線、離線測試,重新上電可繼續上次測量
?每通道獨立設置測量?jī)?nèi)容,通道間完全隔離,不會產生干擾
? 采用分布式結構,進口優質按壓端子,方便了現場接線工作
?全電子化、程控化設計
?極高的交、直流精度和極/佳的交流幅頻特性
四、系統組成
無線連接示意圖

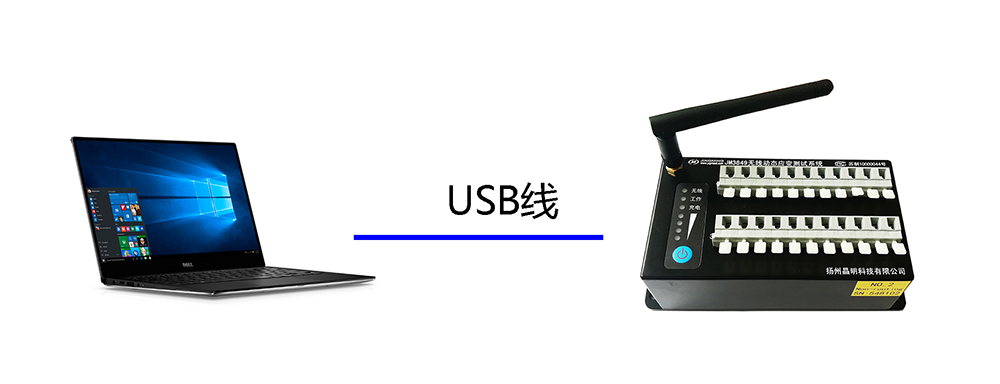

單臺USB直連示意圖
五、主要性能指標
1.通道數:4
2.工作電源:內置可充電鋰離子電池
3.電池容量:3.7V/5.2AH
4.電池充電(USB口)
充電接口:miniUSB
充電電壓:5V±0.25V
充電電源:計算機USB電源或?qū)S贸潆娺m配器,可邊充電邊工作
5.橋壓:2V/4V可設置,精度0.1%
6.應變量程:±18000με/±3000με可設置
7.準確度:<±0.5%±3με
8.分辨率:1με
9.噪聲:<±1με(典型)
10.溫飄:<1με/℃;時飄:<1με/h
11.橋路類型:全橋、半橋、1/4橋(120Ω應變片,無補償、三線制)、電壓輸入
12.橋路設置方式:每通道獨立設置
13.電壓輸入范圍:配接轉接線可達±10V
14.AD位數:24bits
15.濾波器:30、100、300、1000 Hz四檔可選,-12dB/oct
16.接口:快裝卸端子排
17.采樣速率:高1kHz/CH,多檔可設置
18.采樣方式:每通道獨立ADC并行同步采集
19.工作模式:在線或離線
20.兼容靜態、動態應變測試
21.內置存儲器容量:1GB
22.離線測試數據存儲形式:文件
23.離線測量文件數:128,可擴充
24.功耗:3.7V/0.18A
25.工作時間:約12h
26.無線
a)通訊協議: IEEE802.15.4/ZIGBEE通訊協議
b)天線:外接
c)通訊距離:視距500米
27.尺寸:120(L)*70(W)*40(H)
