一、概述

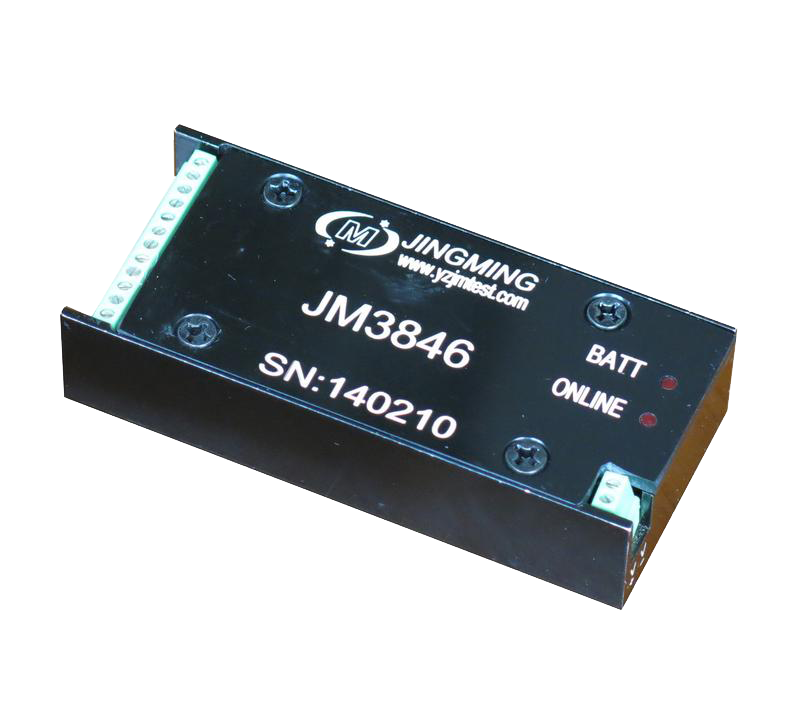

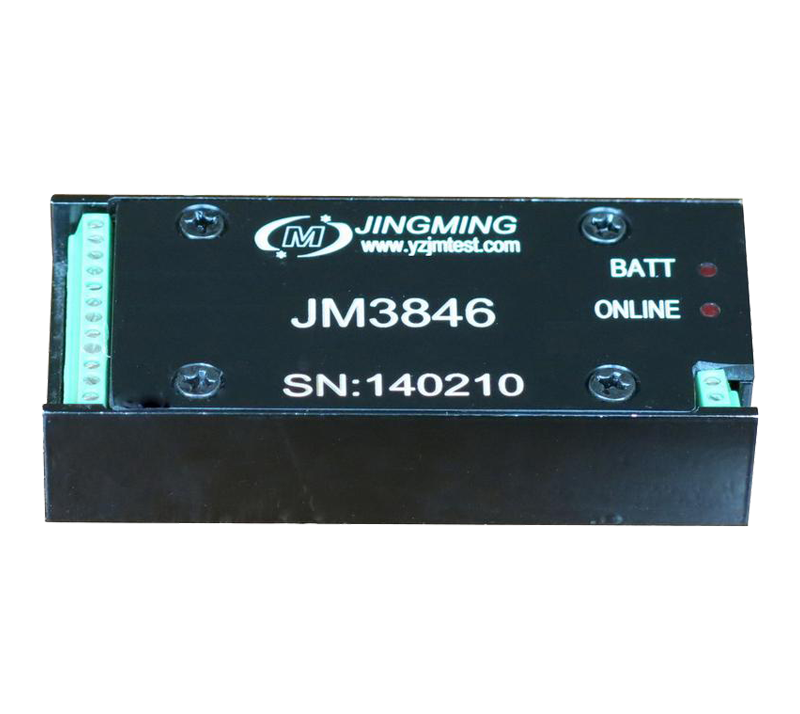

JM3846無線扭矩測試系統,每臺儀器3通道。兩通道應變測試,一通道轉速測試。
儀器體積小,質量輕;屬國產小應變測試測試系統。系統自帶無線功能,便于旋轉機械測試。系統采用工作電源為外接9V疊層電池,對稱安裝,減小因設備自重帶來的測試影響。
擴展性與采樣率有關,無線帶寬高4k,當采樣率為100Hz,開兩通道使用時,多可擴展至20臺。JM3846支持多種應變橋路形式、應變式傳感器,方便多種測試需求。
二、應用范圍
?用于旋轉軸的扭矩測量
?用于旋轉軸的軸功率測量(通過實時測量旋轉軸的轉速,與測得的扭矩得到軸功率)
?用于狹小空間或有線傳輸不便等場合的應變應力測量
?可連接橋式傳感器測量
三、系統特點
?體積小巧,超低功耗,攜帶方便
?采用zigbee無線傳輸技術,安裝方便,無需繁瑣的現場布線
?分體設計,電源模塊與采集模塊分離,對稱安裝,測量時不會影響軸系的平衡
?每臺計算機可控制20個采集模塊同時工作
?支持全橋、半橋、1/4橋橋路方式的應力應變測試和橋式傳感器測試,軟件程控設置
?扭矩值實時顯示,通過測量旋轉軸的轉速,還可實時顯示軸功率值
?支持在線、離線測試,重新上電可繼續上次測量
?每通道獨立設置測量內容,通道間完全隔離,不會產生干擾
?全電子化、程控化設計
四、系統組成

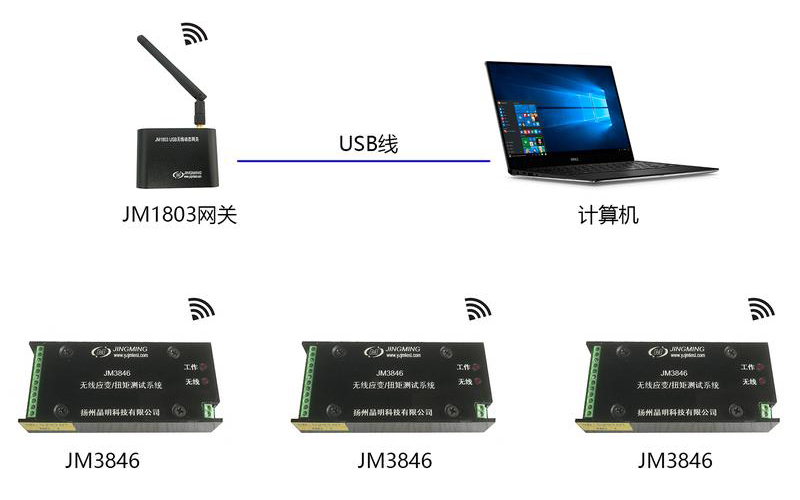

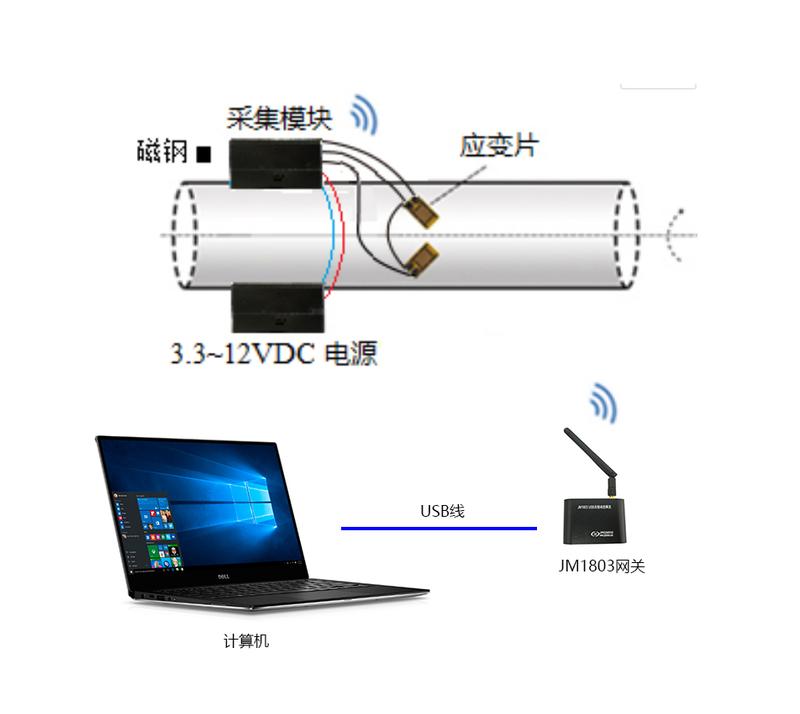

無線連接示意圖
無線連接示意圖
五、主要性能指標
1.2測點應變+1測點轉速
2.量程:±15000με/±30000με/±60000με可選擇
3.2路獨立24bitsADC,并行同步采集
4.高1000Hz采樣,多擋采樣率可設置
5.內置大容量存儲器,方便工程測試
6.支持在線、離線測試
7.配套專/業的應變測試及扭矩分析軟件,適用于扭矩和軸功率的測試,也可用作一般應變、應力及熱電阻等測試
8.工作電源:端子外接DC5~15V(9V疊層電池)
9.平衡范圍:滿量程范圍
10.橋壓:2.000V
11.分辨率:0.5με/1με
12.噪聲:<±1με(典型)
13.精度:±0.1%±1με
14.靈敏系數:1.00~9.99(典型)
15.頻率范圍:0~200Hz(±0.2dB)
16.橋路類型:全橋、半橋、1/4橋(120Ω應變片無補償)、1/4橋(公共補償片)
17.橋路設置方式:每通道獨立設置
18.轉速類型:霍爾開關
19.轉速監測距離:距節點約10mm(釹鐵硼磁塊)
20.轉速測量范圍:0~60000rpm
21.AD位數:24bits
22.接口:PCB接線端子排
23.兼容靜態、動態應變測試
24.數據上傳方式:
a)實時上傳
b)抽點上傳、節點暫存、文件上傳
c)節點存文件(離線采集)
25.內置存儲器容量: 8MB
26.離線測試數據存儲形式:文件
27.離線測量文件數:126max
28.工作時間:約12小時,取決于電池容量
29.無線
a)通訊協議: IEEE802.15.4/ZigBee通訊協議
b)通訊距離:100米(視距)
c)天線:內置
d)可定制WiFi無線測試功能
30.工作溫度范圍:-40~85℃
相對濕度:不大于85%
31.尺寸:79(L)*35(W)*18(H)
32.本公司也有單測點無線應變扭矩測試節點JM3846A,帶兩通道轉速測試。
