一、概述

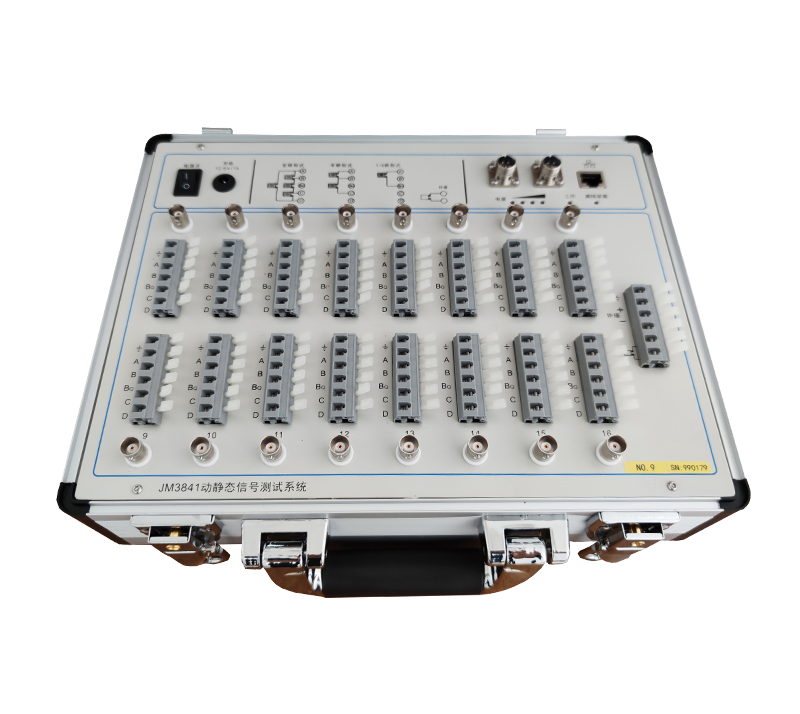

JM3840/JM3841動靜態信號測試系統是一款支持靜態和低速動態應變、電壓、IEPE測試的高性能測試系統,特別適合測點分布相對分散的工程測試場合,所有測點同步進行采集。系統支持以太網組網測試。儀器內置鋰電池工作,也支持外接直流電源(蓄電池)供電,并且直流供電的范圍很寬,使用十分便捷。儀器每個測點橋路獨立設置,每臺儀器有一個補償片接入端子,可在軟件中分別為每個測點選擇補償片,現場測試方式更加靈活。每個測點設有應變接線端子和BNC輸入端子,可接應變片、拾振器、IEPE型傳感器、各種橋式傳感器,可以測量應力應變、加速度、溫度、力等信號,廣泛應用于橋梁、建筑的檢測試驗和疲勞試驗現場。端子設置為電壓輸入時可以直接連接如拾振器的電壓輸出型傳感器,設置為IEPE時可以直接配接IEPE傳感器。儀器每個通道采用獨立24bits ADC,具有較高的信噪比,保證每個通道同步采集,多臺儀器組網時通過連接同步線也能保證所有通道的同步性。
二、應用范圍
?研究院、高校、企業的實驗室進行科研實驗
? 土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構性能、動力學性能等測試
三、系統特點
?內置可充電鋰電池組,電池滿足航空運輸規范,便于航空攜帶,適用各種工程試驗現場
?內置多功能適調器,無需外掛調理模塊,可完成應力應變、橋式傳感器、電壓(支持差分電壓)、IEPE、熱電阻、熱電偶、三線變阻器、4-20mA等信號的測試
?支持千兆以太網通訊,與計算機實時通訊可長時間實時、無間斷記錄多通道信號,所有通道并行同步工作
?軟件支持靜態和動靜態測試
?支持在線、離線測試,重新上電可繼續上次測量
?每通道獨立設置測量內容,通道間完全隔離,不會產生干擾
? 采用分布式結構,進口優質按壓端子,方便了現場接線工作
?全電子化、程控化設計
?極高的交、直流精度和極/佳的交流幅頻特性

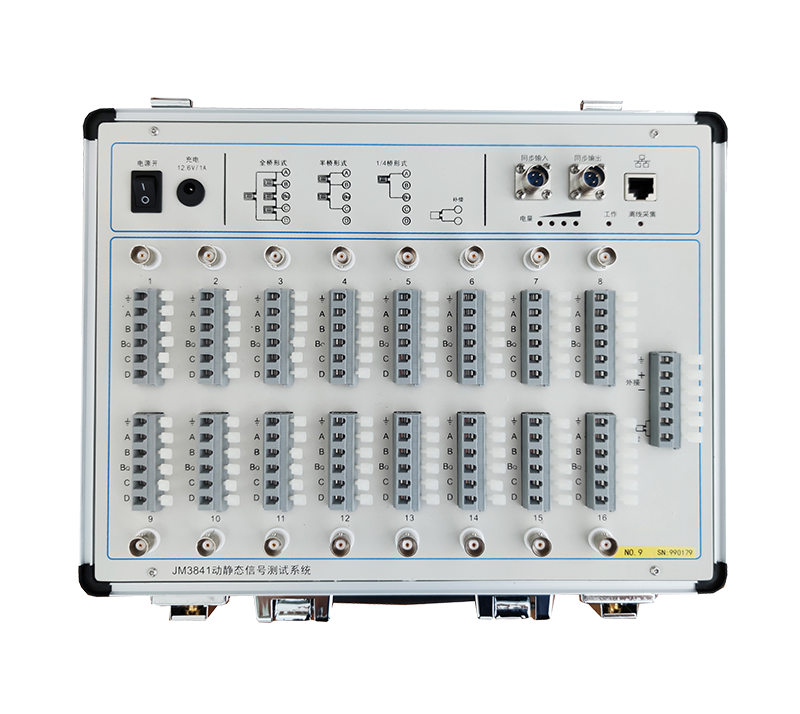

四、系統組成

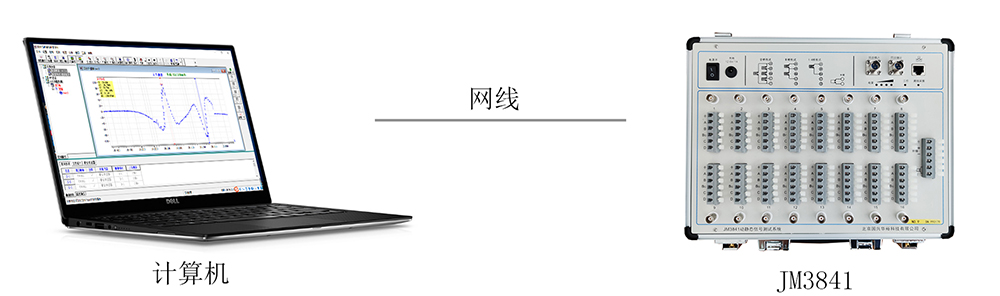

單臺通過網線連接示意圖

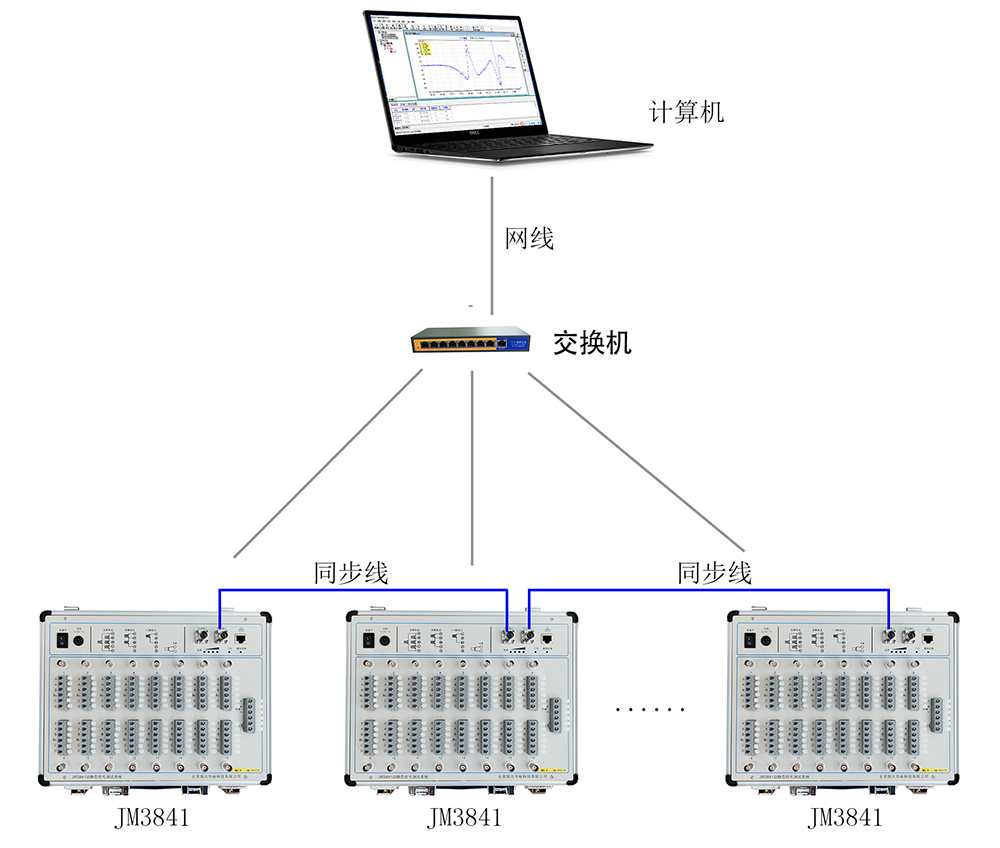

多臺通過交換機連接示意圖
五、主要性能指標
1.測點數:8點/臺;16點/臺
2.應變量程:±30000με/±10000με/±3000με/±1000με/±300με
3.高分辨率:0.02με
4.測量誤差:±0.2% FS±1με
5.平衡方式:硬件平衡,16bit-DAC
6.平衡范圍:0 ~±25000με
7.供橋電壓:2Vdc
8.應變接口;進口按壓端子
9.應變片阻值:50 ~ 20000Ω
10.橋路形式:全橋、半橋、1/4橋(三線制、無補償、公共補償)
11.電壓/IEPE
a)大輸入范圍:±10V、±3.33V、±1V、±330mV、±100mV、±33mV、±10mV可設置
b)頻率下限:電壓輸入時為DC(0Hz),IEPE輸入時為0.159Hz
c)IEPE供電:+24V/4mA
d)接口:BNC
12.模擬濾波器:
截止頻率(Hz,-3±1dB):10、30、100、PASS
衰減率:約-12dB/oct
13.采樣方式:每通道獨立ADC并行同步采集
14.AD位數:24bits
15.采樣速率:1kHz/CH,多擋可設置
16.工作模式:在線
17.通訊方式:LAN(多臺組網)
18.支持靜態、動態應變測試
19.系統支持設備數:不低于100臺
20.電源:
a)內置大容量鋰電池,11.1V/4.5AH
b)外接直流電源DC12~16V,支持12V蓄電池或太陽能電池
21.功耗:11.1V/0.3A
22.結構形式:箱式
23.重量:3000g
24.外形尺寸(L×W×H,mm):320X210X105;320×250×105
