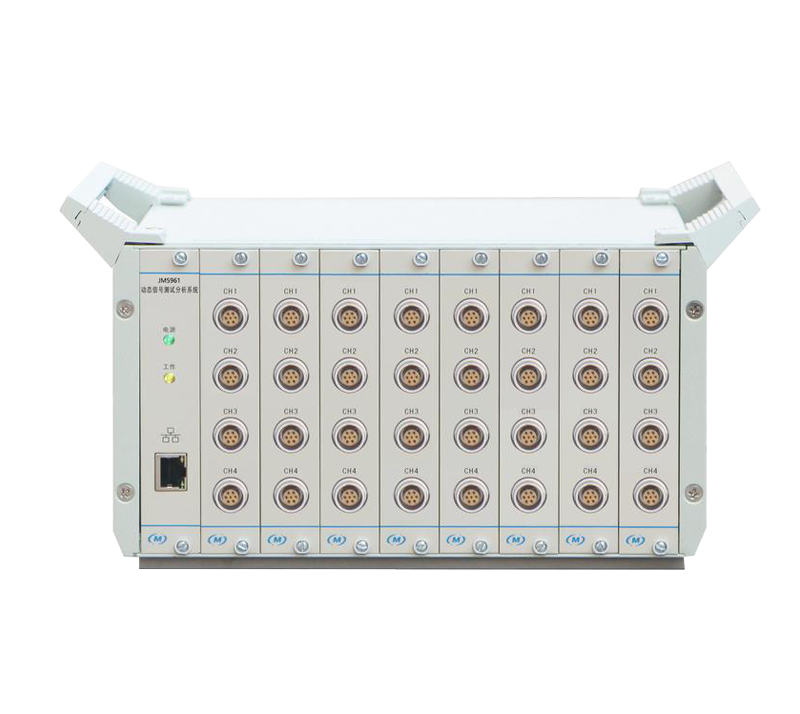

一、概述

JM5961是一款高性能數據采集分析的動態信號測試分析系統。系統采用LAN接口和計算機進行通訊，完成應變應力/電壓/IEPE信號的調理和數據的采集。單臺設備支持32CH，系統多支持8臺設備同時工作，設備間通過級聯實現同步工作。內置高精度放大器、A/D轉換器等優選電路，工作穩定可靠，可廣泛應用于土木工程、橋梁、機械結構的應變、振動測試分析。也可配接壓力、拉力、扭矩、位移和溫度傳感器，對上述物理量進行測試。

二、應用范圍

?研究院、高校、企業的實驗室進行科研實驗

?土木工程、電子電器、汽車工業、機械工程、軌道交通、船舶工業、兵器工業等領域結構力學性能、動力學性能等測試，適用于碰撞試驗、爆炸試驗、噪聲試驗等高動態范圍要求的試驗

三、系統特點

?外觀設計為3U標準機箱，每臺多32測點，可直接安裝于標準機柜內組成無限測點的動態應變測試系統

?內置多功能適調器，可完成應變應力、電壓及IEPE等信號的測試

?進口雷莫接插件，輸入接插件采用了進口高性能雷莫插座，大大提高了小信號輸入的可靠性，操作也十分方便。

?千兆以太網通訊，與計算機實時通訊可長時間實時、無間斷記錄多通道信號，所有通道并行同步工作，高連續采樣速率可達20kHz/通道

?每臺計算機可控制多通道以上同步并行采樣，滿足多通道、高精度、高速動態信號的測量需求

?準確的采樣速率：先進的數字頻率合成技術產生高精度、高穩定度的采樣脈沖，保證了多通道采樣速率的同步性、準確性和穩定性

?每通道獨立設置測量內容，通道間完全隔離，不會產生干擾

?每通道獨立電壓放大器，24位A/D轉換器，低通濾波器，消除通道間串?dāng)_影響，提高系統的抗干擾能力

?系統采用模塊化設計，具有較高的可靠性及可維護性

?全電子化、程控化設計

?極高的交、直流精度和極/佳的交流幅頻特性

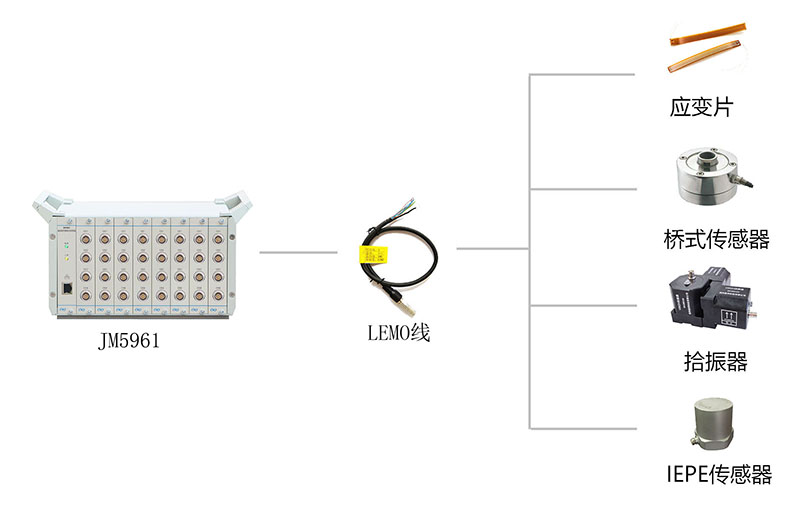

四、系統組成

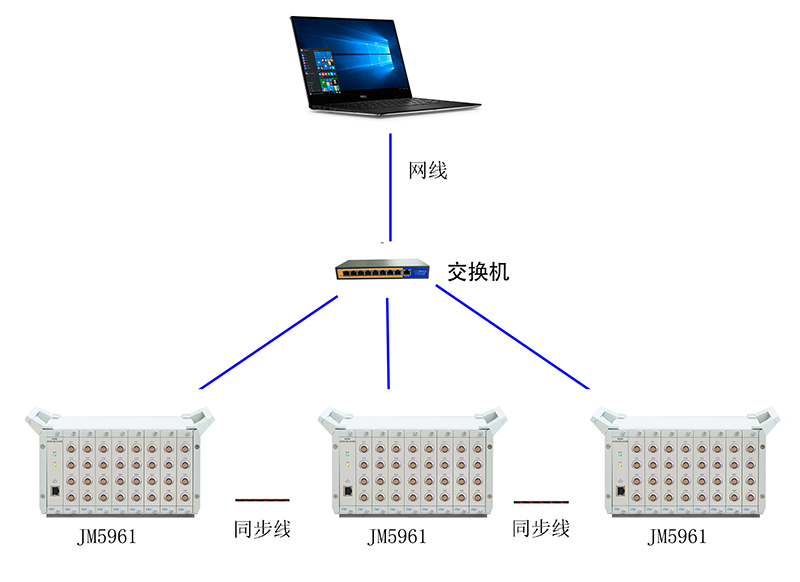

多臺連接示意圖

注：?jiǎn)闻_(tái)直接網線與計算機連接

五、主要性能指標

主機單元

1、 通道數：32（8個采集模塊），多臺聯機工作時支持同步采集

2、 采樣速率：20kHZ/CH，多檔可設置

3、 數據接口：以太網

4、 功耗：19V/0.9A

5、 工作電源：19V/4.74A,配套AC220V電源適配器

6、 正常工作溫度范圍：-20℃～+70℃

7、 工作濕度：<85%

8、 外形尺寸（L×W×H，mm）：250×250（不含接地端子）×135（含腳墊）

9、 重量：3.5kg

JM5961-1模塊

1. 測量點數： 4通道/卡

2. AD位數：24 bits

3. 采樣方式：并行同步采樣

4. 精度：優于0.3%

5. 通道接口：DB15接口

6. 測量內容：全橋、半橋、1/4橋無補償（120Ω和350Ω）、三線制自補償應變片、電壓、電阻及電阻型傳感器等

7. 應變量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；

8. 測量誤差：±0.2% FS±1με

9. 供電橋壓：2V、5V、10V(電流35mA)

10. 橋路設置方式：每通道獨立設置

11. 電壓輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于±0.5%FS±1mv

12. 輸入阻抗：>10 MΩ

13. 模擬濾波器：截止頻率（Hz，-3±1dB）：30、300、3K、pass ；衰減率：約-12dB/oct

14. 頻率示值與頻率分辨率誤差：優于0.01%

15. 動態范圍：＞100dB

16. 通道間干擾：優于120dB

17. 單臺設備及多臺設備級聯的通道間同步相位誤差：0°

18. 采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）

19. 采樣長度：取決于設置或硬盤容量

20. 采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB

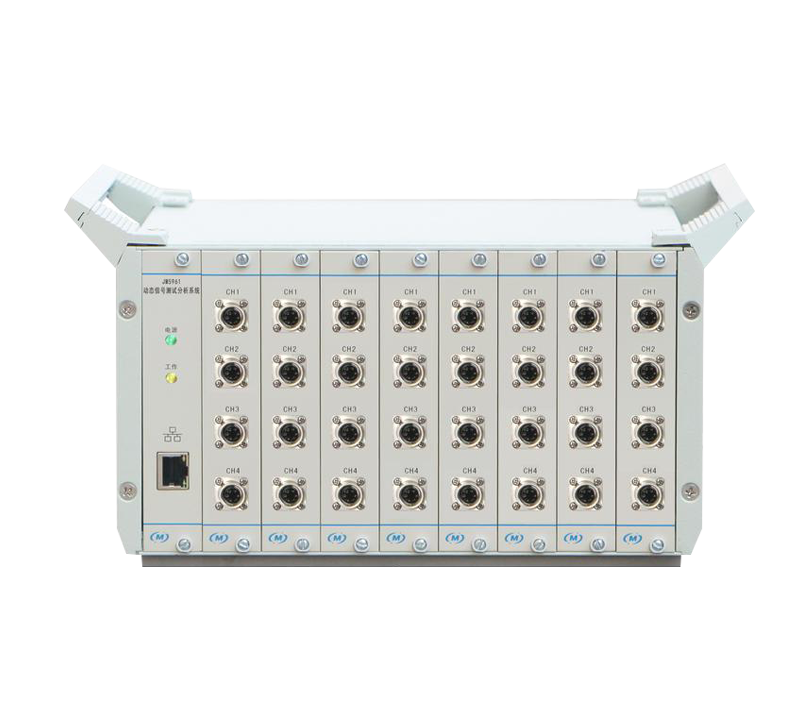

JM5961-2模塊

1. 測量點數： 4通道/卡

2. AD位數：24 bits

3. 采樣方式：并行同步采樣

4. 精度：優于0.3%

5. 通道接口：雷莫航空插座

6. 測量內容：全橋、半橋、1/4橋無補償（120Ω）可定制350Ω、三線制自補償應變片、電壓、IEPE、電阻及電阻型傳感器等

7. 應變量程：±100000με、±30000με、±10000με、±3000με；分辨率0.5με；

8. 測量誤差：±0.2% FS±1με

9. 供電橋壓：2V、5V、10V(電流35mA)

10. 橋路設置方式：每通道獨立設置

11. 電壓輸入范圍：±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程，誤差小于±0.5%FS±1mv

12. IEPE供電電源：24V/4mA

13. 輸入阻抗：>10 MΩ

14. 模擬濾波器

    1. 截止頻率（Hz，-3±1dB）：30、300、3k、pass ；衰減率：約-12dB/oct

    2. 高通濾波器：0.2Hz，1Hz

15. 頻率示值與頻率分辨率誤差：優于0.01%

16. 動態范圍：＞100dB

17. 通道間干擾：優于120dB

18. 單臺設備及多臺設備級聯的通道間同步相位誤差：0°

19. 采樣觸發方式：手動觸發、定時觸發、內觸發（信號觸發）

20. 采樣長度：取決于設置或硬盤容量

21. 采用過采樣技術，大大降低了對前置濾波器的要求，提升了系統的可靠性及精度，在45%采樣率以下平坦度優于0.02dB，55%以上衰減率大于100dB
