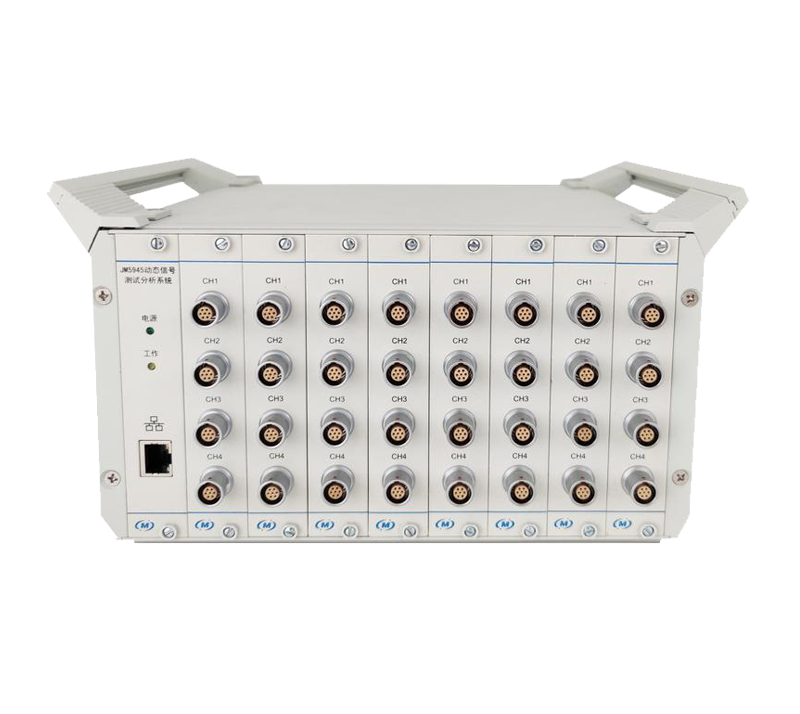

主機單元

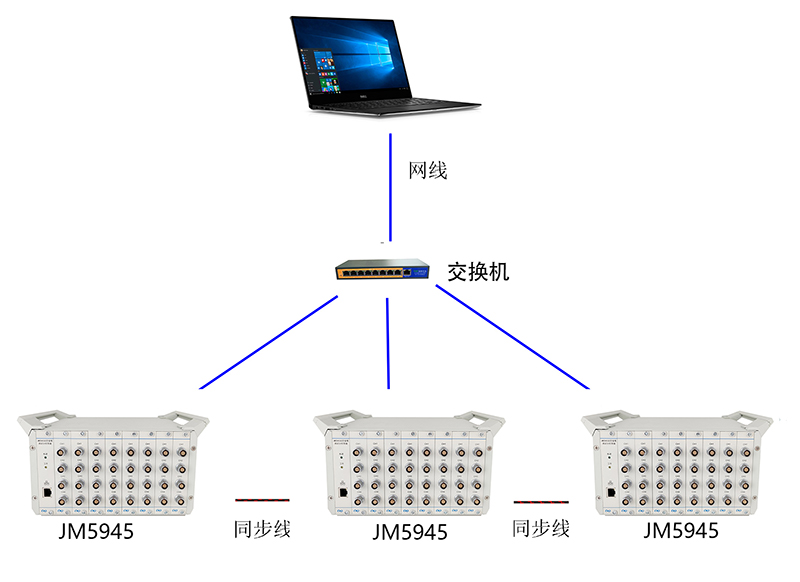

1、 通道數:32(8個采集模塊),多臺聯機工作時支持同步采集
2、 采樣速率:5kHZ/CH,多檔可設置
3、 數據接口:以太網
4、 功耗:19V/0.9A
5、 工作電源:19V/4.74A,配套AC220V電源適配器
6、 正常工作溫度范圍:-20℃~+70℃
7、 工作濕度:<85%
8、 外形尺寸(L×W×H,mm):250×250(不含接地端子)×135(含腳墊)
9、 重量:3.5kg
JM5945-1模塊
1. 測量點數: 4通道/卡
2. AD位數:24 bits
3. 采樣方式:并行同步采樣
4. 精度:優于0.3%
5. 通道接口:DB15接口
6. 測量內容:全橋、半橋、1/4橋無補償(120Ω和350Ω)、三線制自補償應變片、電壓、電阻及電阻型傳感器等
7. 應變量程:±100000με、±30000με、±10000με、±3000με;分辨率0.5με;
8. 測量誤差:±0.2% FS±1με
9. 供電橋壓:2V、5V、10V(電流35mA)
10. 橋路設置方式:每通道獨立設置
11. 電壓輸入范圍:±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程,誤差小于±0.5%FS±1mv
12. 輸入阻抗:>10 MΩ
13. 模擬濾波器:截止頻率(Hz,-3±1dB):30、100、1k、pass ;衰減率:約-12dB/oct
14. 頻率示值與頻率分辨率誤差:優于0.01%
15. 動態范圍:>100dB
16. 通道間干擾:優于120dB
17. 單臺設備及多臺設備級聯的通道間同步相位誤差:0°
18. 采樣觸發方式:手動觸發、定時觸發、內觸發(信號觸發)
19. 采樣長度:取決于設置或硬盤容量
20. 采用過采樣技術,大大降低了對前置濾波器的要求,提升了系統的可靠性及精度,在45%采樣率以下平坦度優于0.02dB,55%以上衰減率大于100dB
JM5945-2模塊
1. 測量點數: 4通道/卡
2. AD位數:24 bits
3. 采樣方式:并行同步采樣
4. 精度:優于0.3%
5. 通道接口:雷莫航空插座

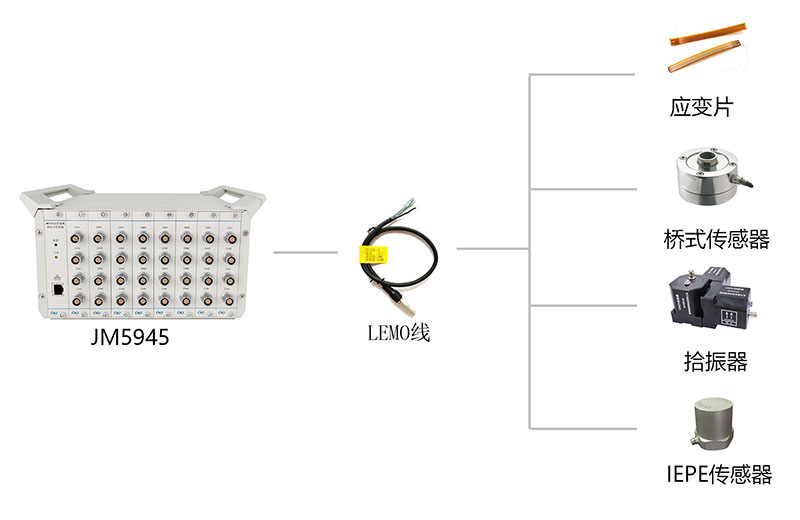

6. 測量內容:全橋、半橋、1/4橋無補償(120Ω)可定制350Ω、三線制自補償應變片、電壓、IEPE、電阻及電阻型傳感器等
7. 應變量程:±100000με、±30000με、±10000με、±3000με;分辨率0.5με;
8. 測量誤差:±0.2% FS±1με
9. 供電橋壓:2V、5V、10V(電流35mA)
10. 橋路設置方式:每通道獨立設置
11. 電壓輸入范圍:±10Vp、±3.3Vp、±1Vp、±330mVp、±100mVp、±33mVp、±10mVp 七擋量程,誤差小于±0.5%FS±1mv
12. IEPE供電電源:24V/4mA
13. 輸入阻抗:>10 MΩ
14. 模擬濾波器
1. 截止頻率(Hz,-3±1dB):30、100、1k、pass ;衰減率:約-12dB/oct
2. 高通濾波器:0.2Hz,1Hz
15. 頻率示值與頻率分辨率誤差:優于0.01%
16. 動態范圍:>100dB
17. 通道間干擾:優于120dB
18. 單臺設備及多臺設備級聯的通道間同步相位誤差:0°
19. 采樣觸發方式:手動觸發、定時觸發、內觸發(信號觸發)
20. 采樣長度:取決于設置或硬盤容量
21. 采用過采樣技術,大大降低了對前置濾波器的要求,提升了系統的可靠性及精度,在45%采樣率以下平坦度優于0.02dB,55%以上衰減率大于100dB
